木組フェンスの“木べえさん” 、製品カタログ・図面集
“木べえさん” のラインナップ
木組フェンスの“木べえさん” は、角材の孔に丸棒を通してフェンスパネルを作るクロスポール工法。パネル丸ごと加圧注入の防腐処理をするので、長寿命です。施工も容易で、何よりリバーシブルで格好いいのです。

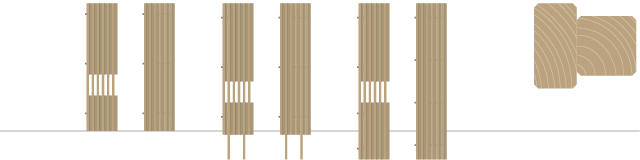

下図は、“木べえさん” に使う主な角材です。これらの組み合わせにより、様々なデザインの縦格子フェンス、目隠し塀ができます。

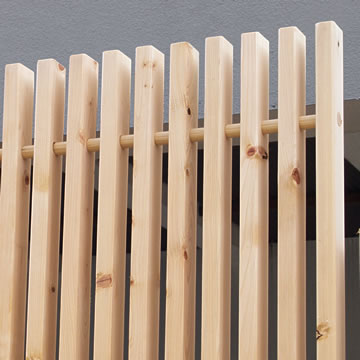

ⅰ 角材をつなぐ丸棒が見える縦格子フェンス
▼文字をクリックすると図面に移動します。
▼画像をクリックすると拡大します。

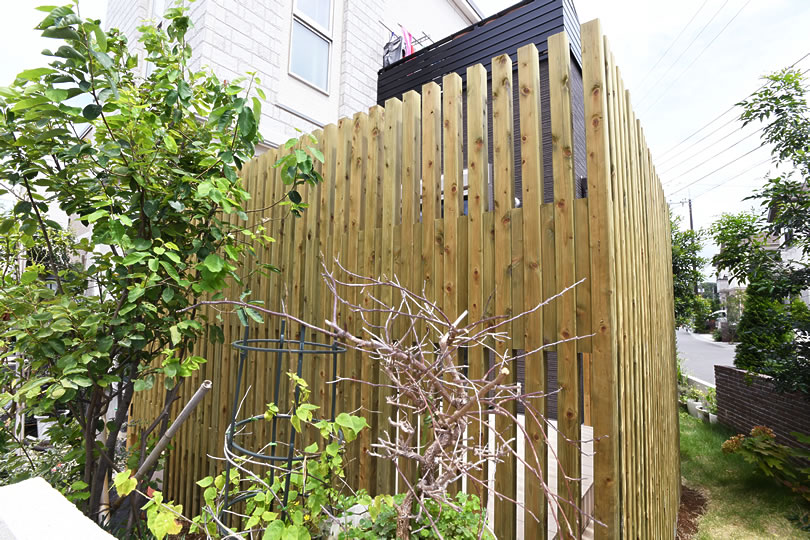

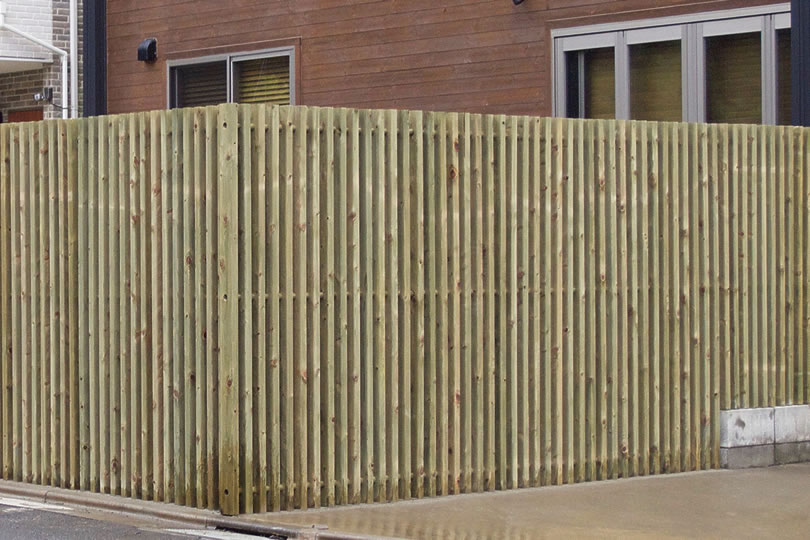

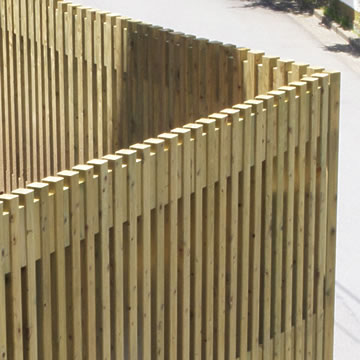

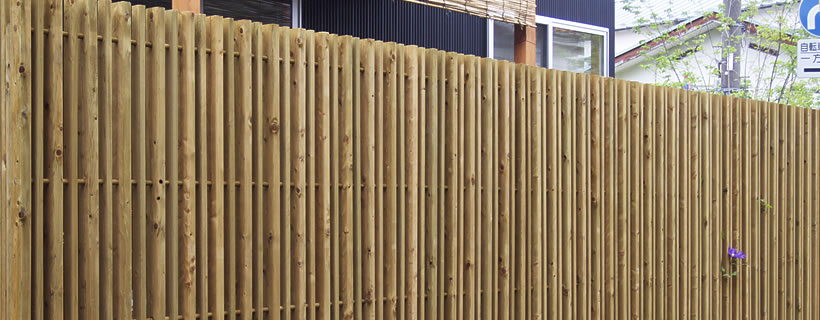

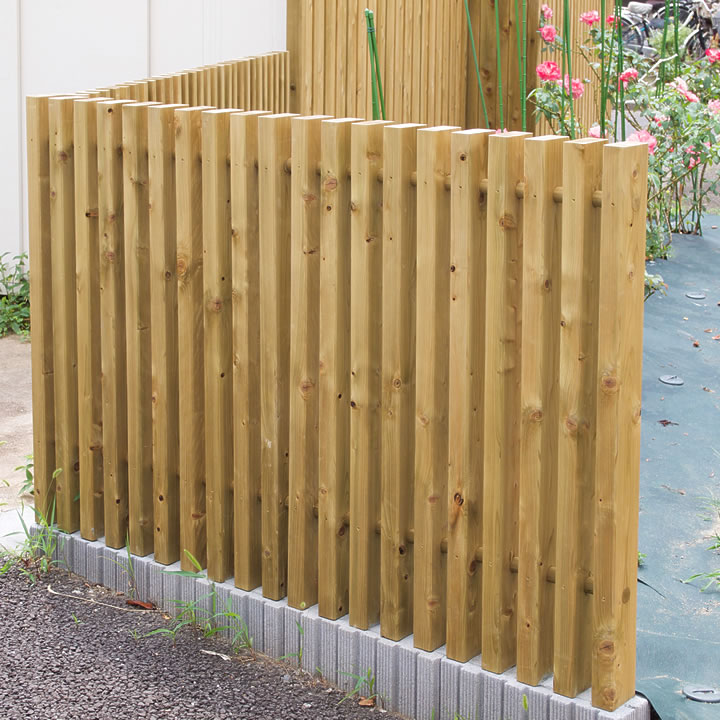

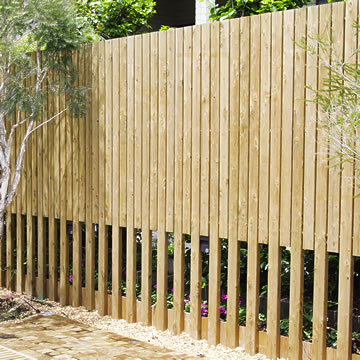

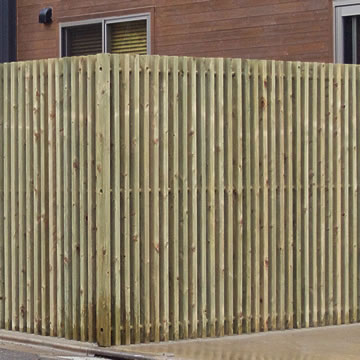

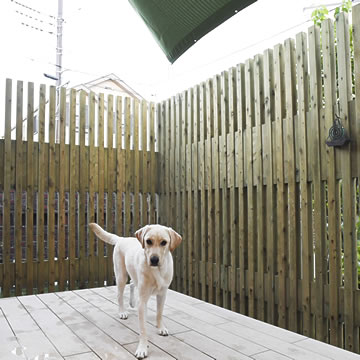

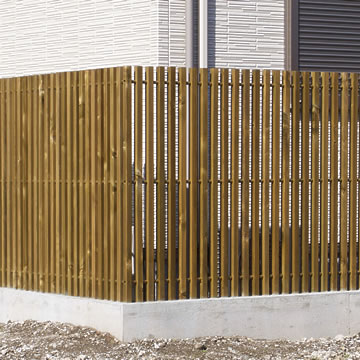

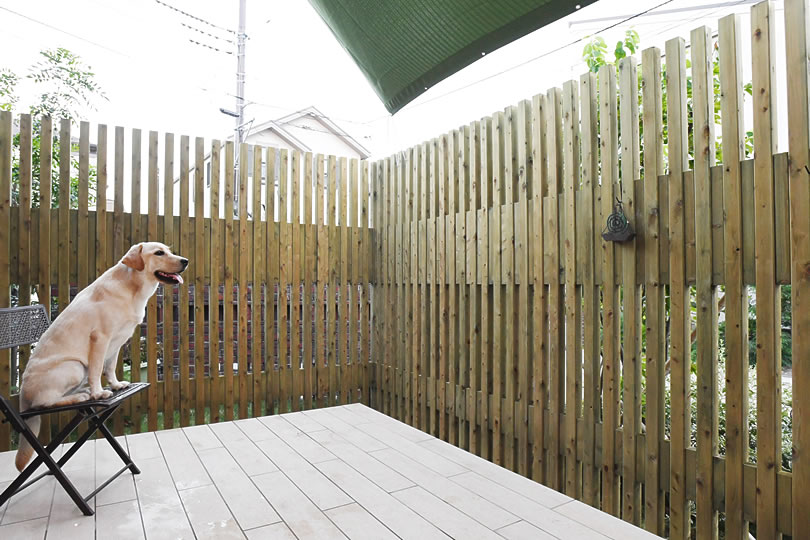

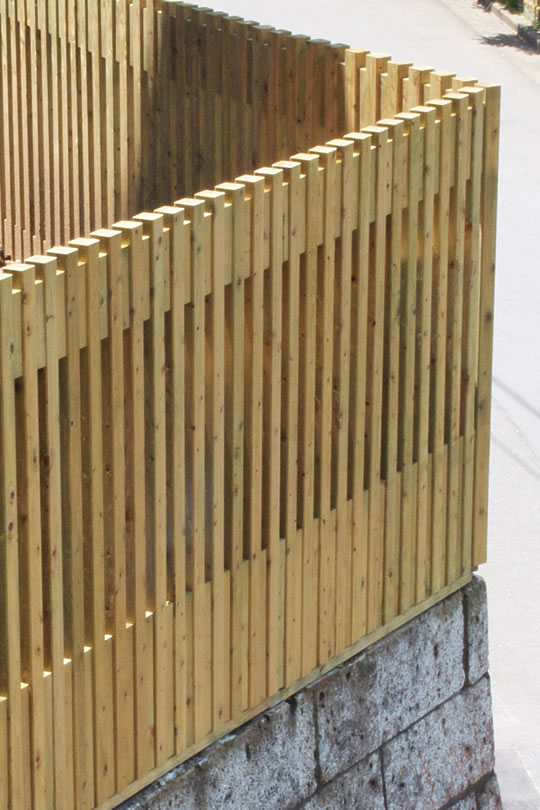

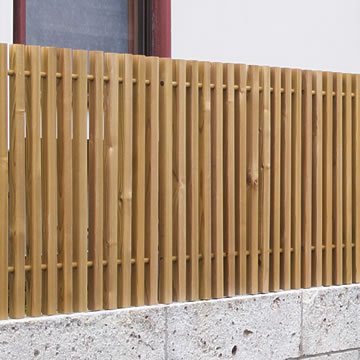

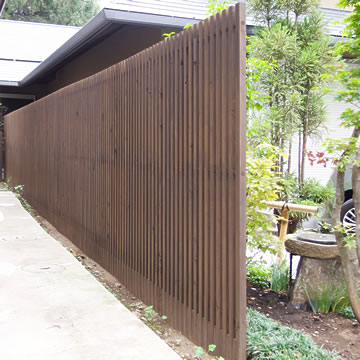

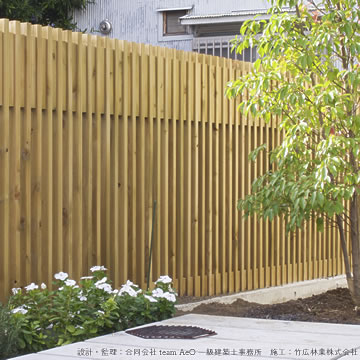

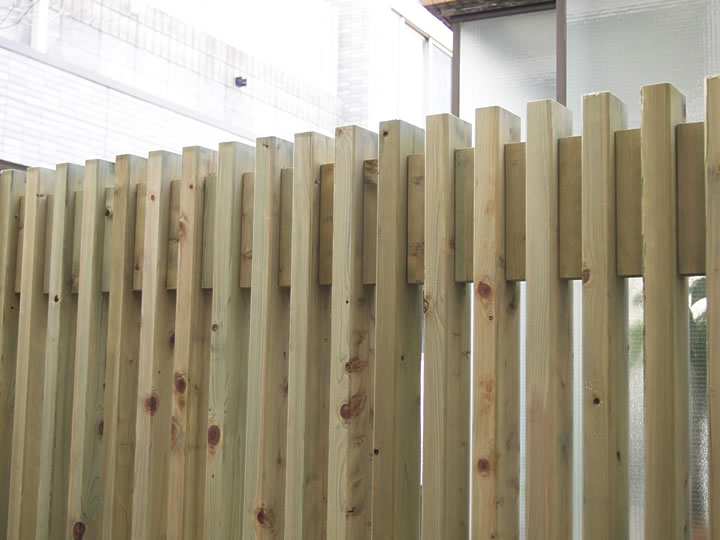

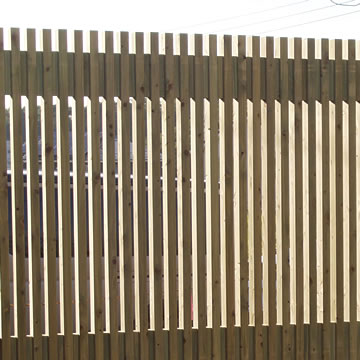

下の画像はこれまでの事例写真です。旧仕様や特注仕様も入っています。

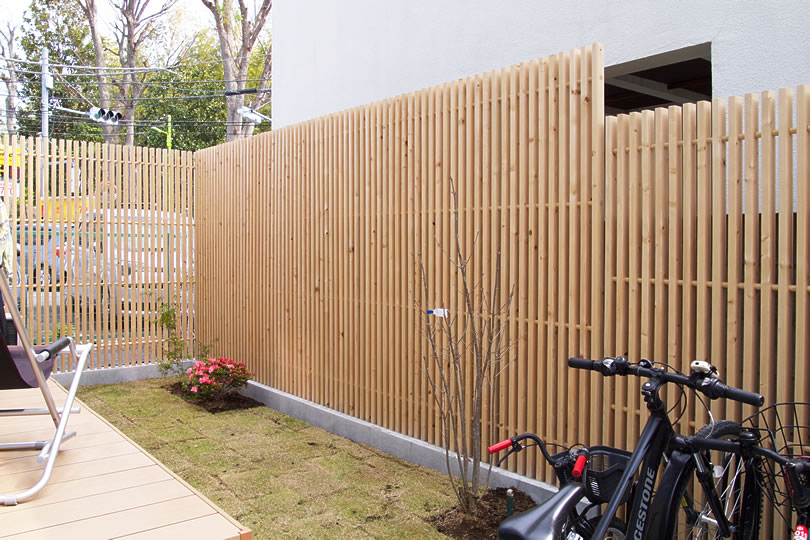

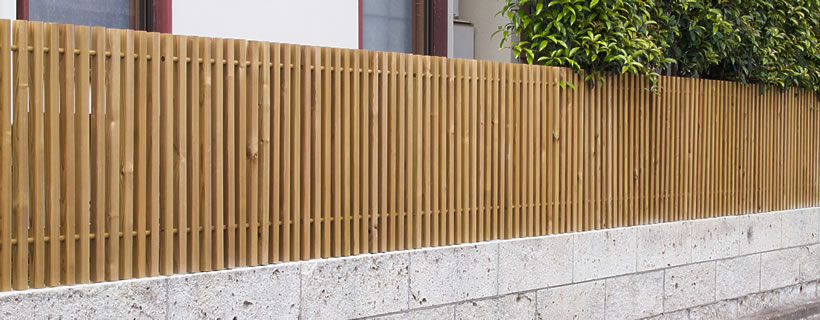

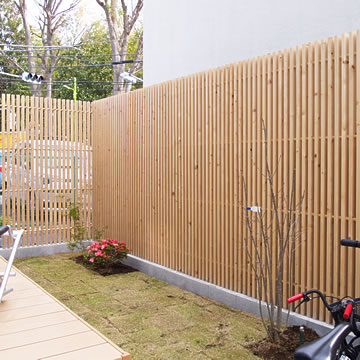

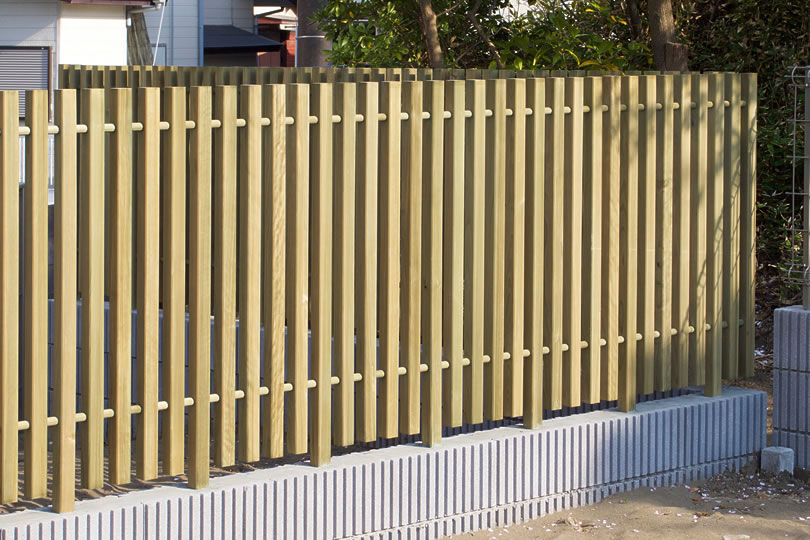

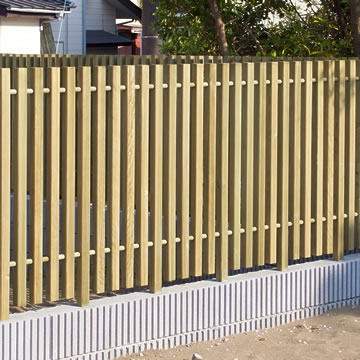

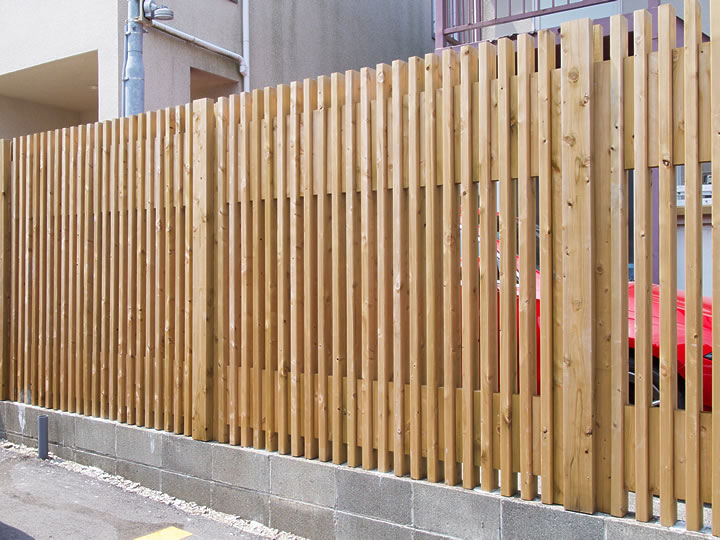

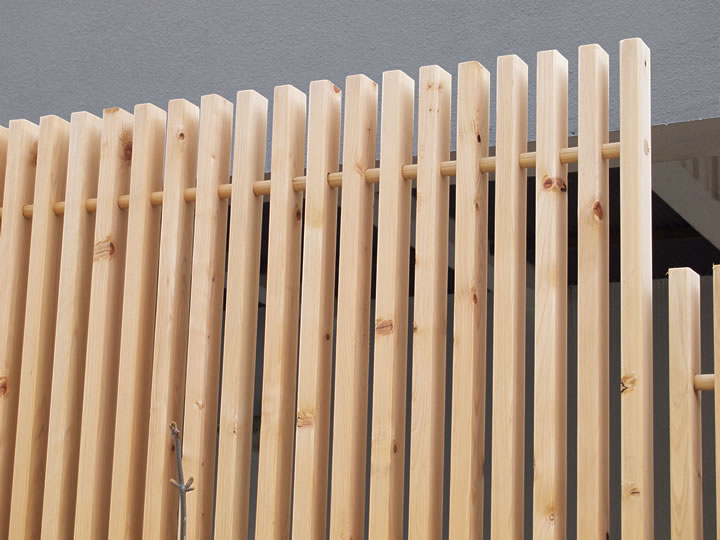

42角 格子フェンス

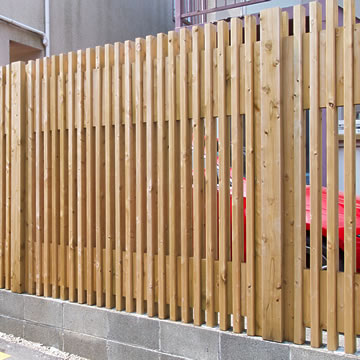

30×60角 格子フェンス
42×85角 格子フェンス

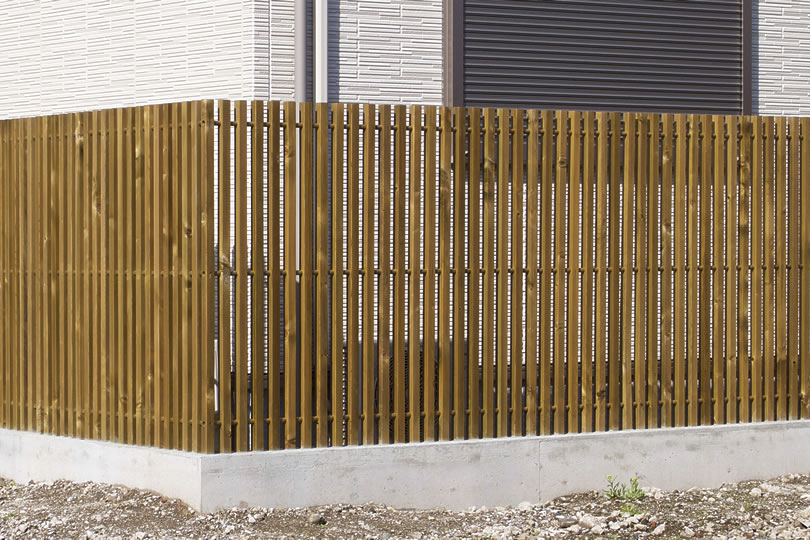

ⅱ 角材の間に小間材が入った縦格子フェンス
▼文字をクリックすると図面に移動します。
▼画像をクリックすると拡大します。

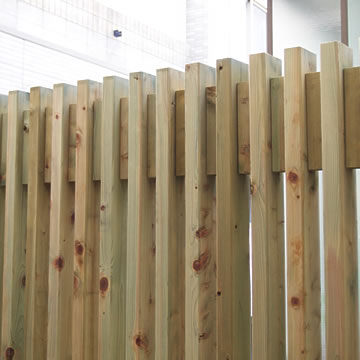

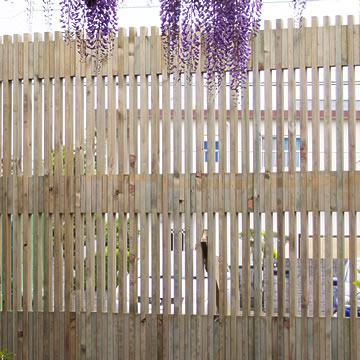

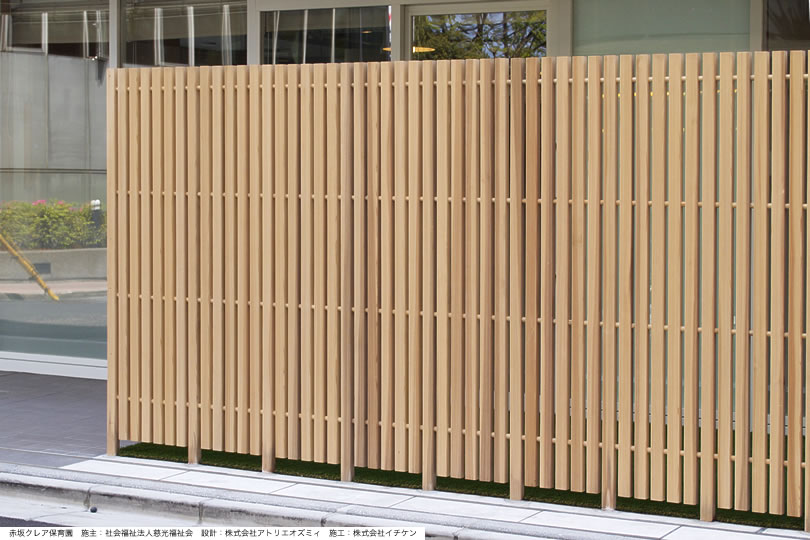

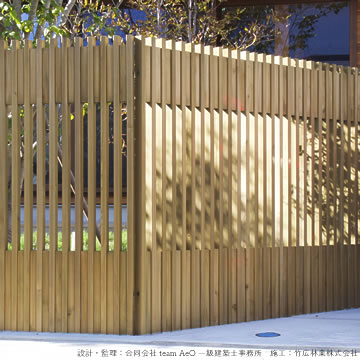

下の画像はこれまでの事例写真です。旧仕様や特注仕様も入っています。

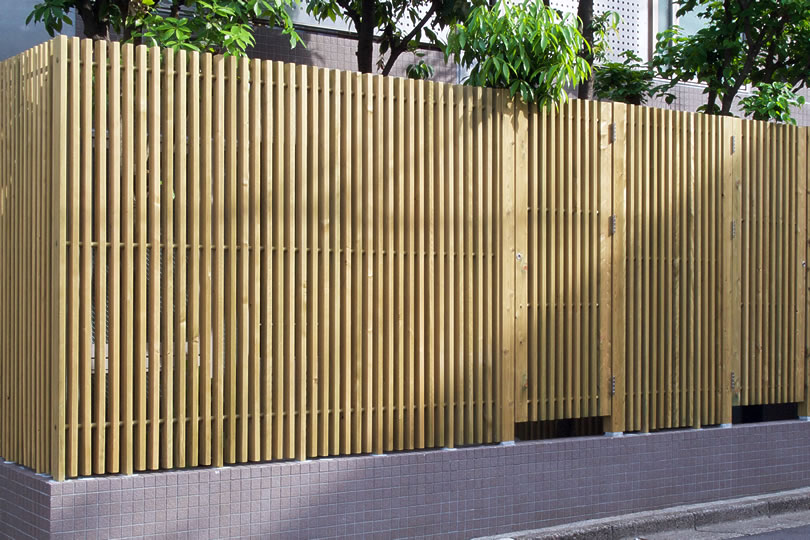

30×60角と42角 小間入 格子フェンス

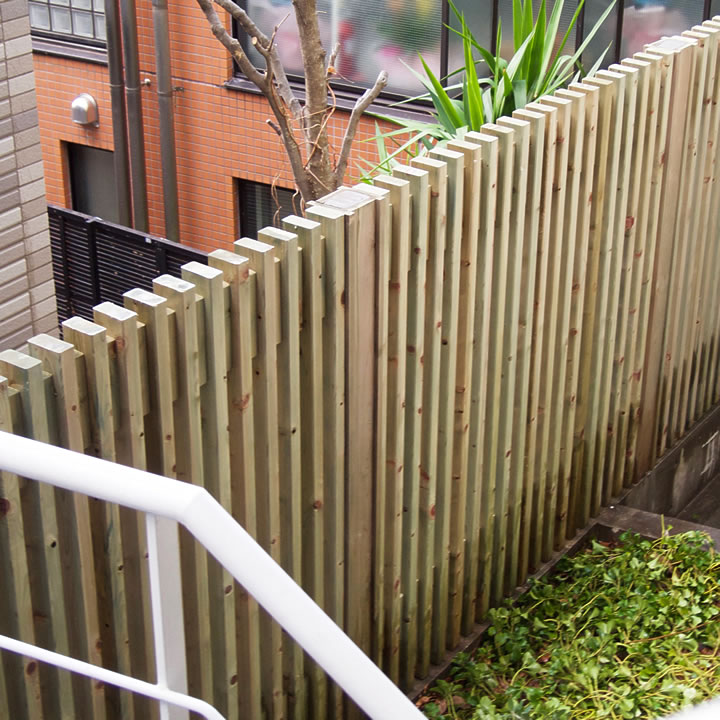

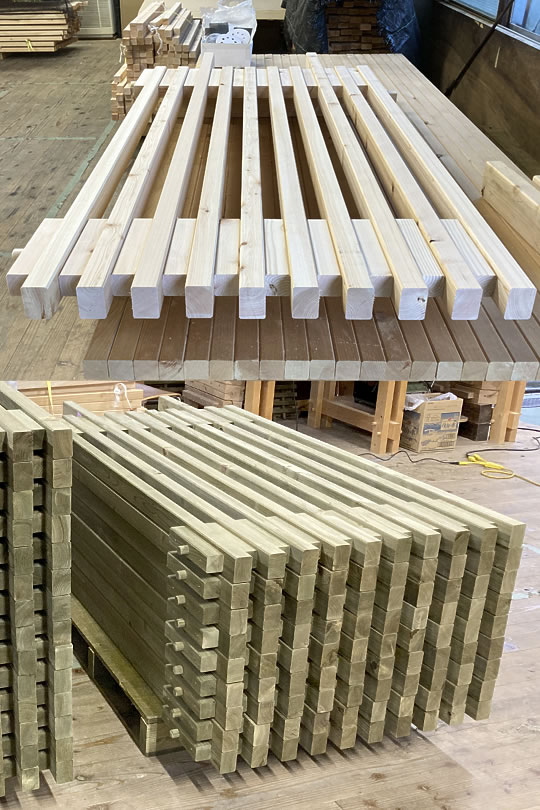

42×60角と42角 小間入 格子フェンス(写真は旧仕様56角、ほか)

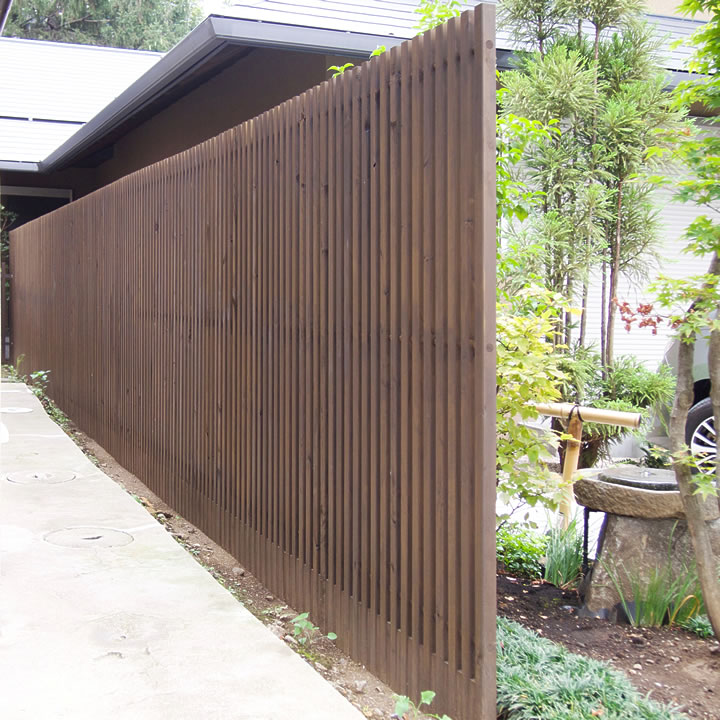

42×85角と42角 小間入 格子フェンス

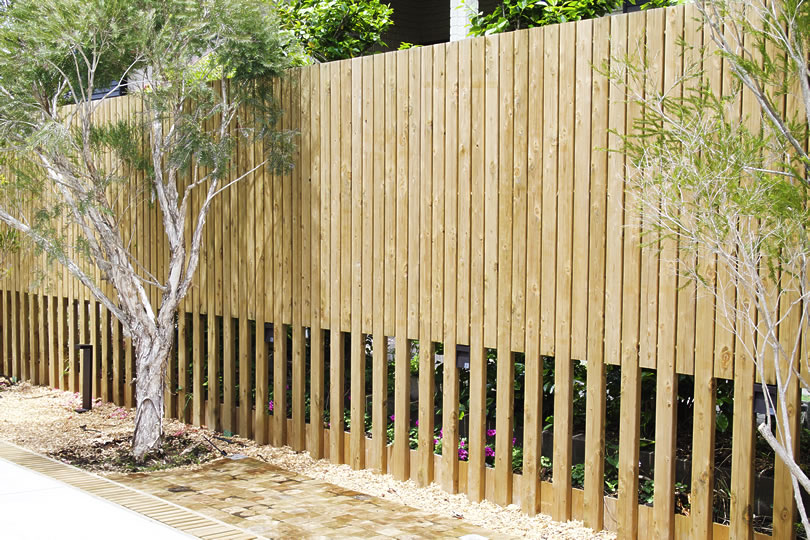

ⅲ 縦縞の目隠しフェンス
▼文字をクリックすると図面に移動します。
▼画像をクリックすると拡大します。

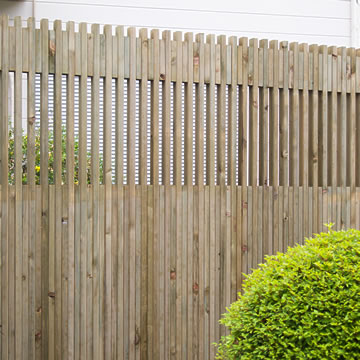

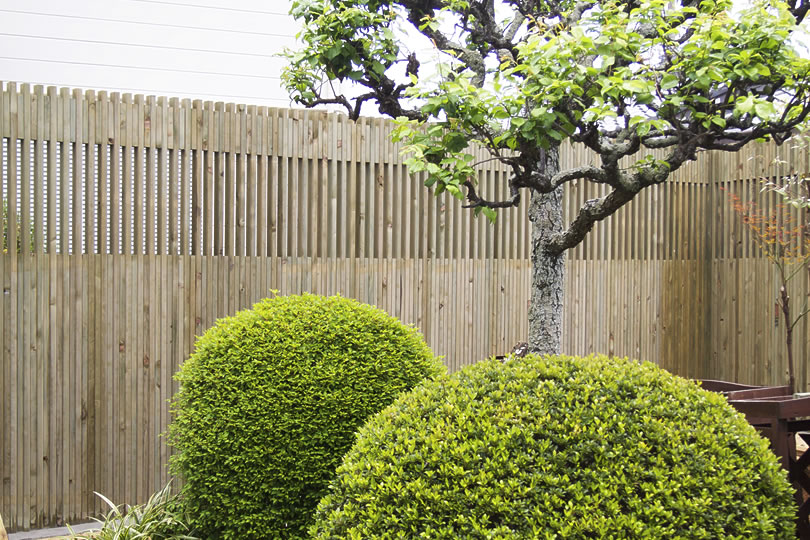

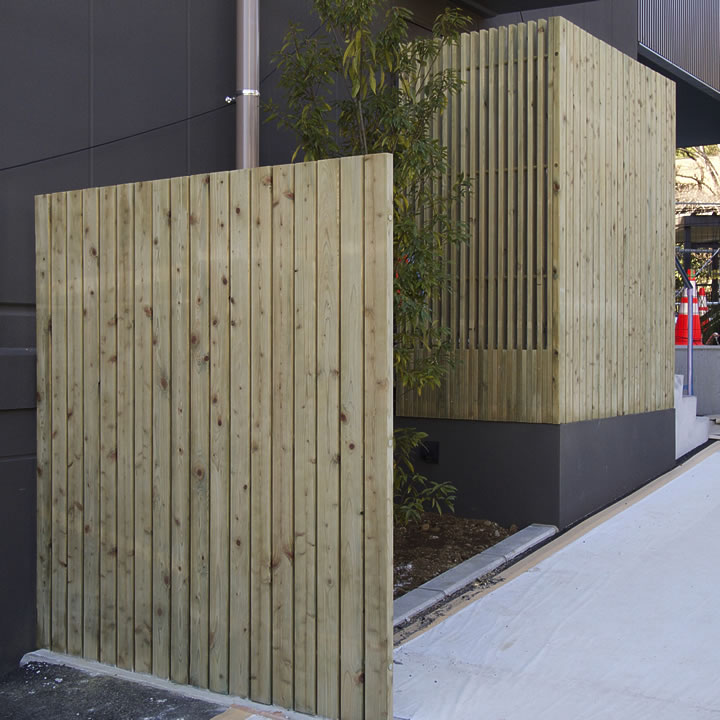

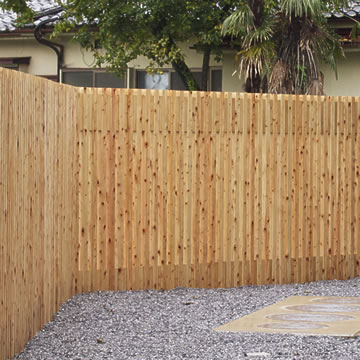

下の画像はこれまでの事例写真です。旧仕様や特注仕様も入っています。

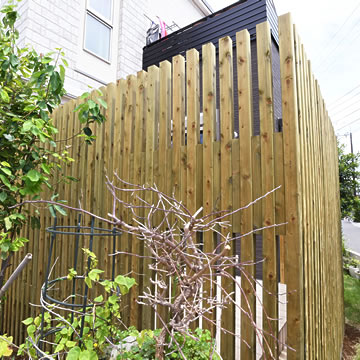

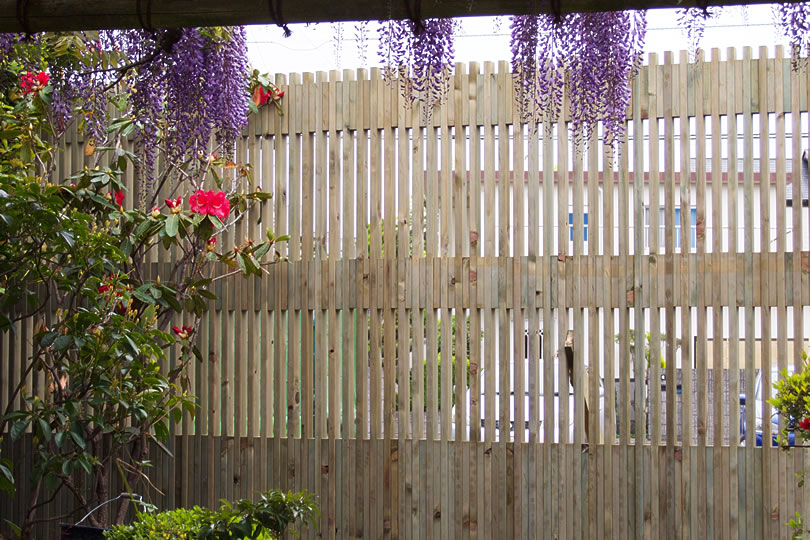

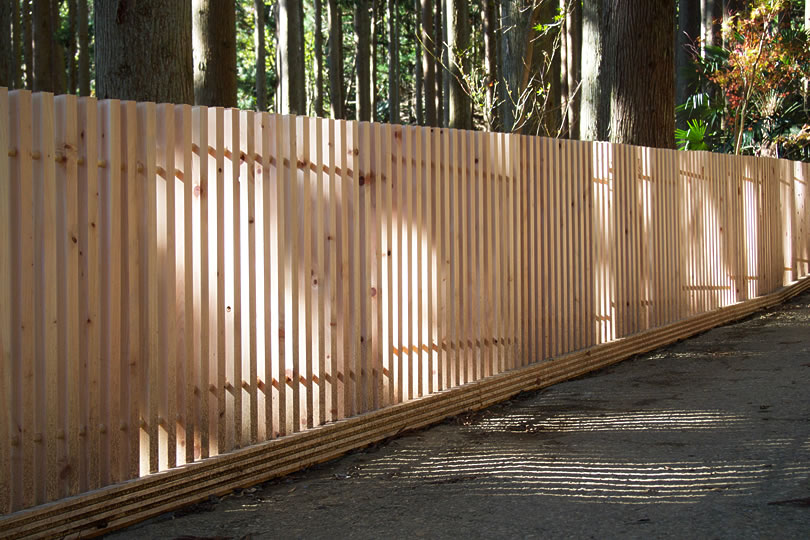

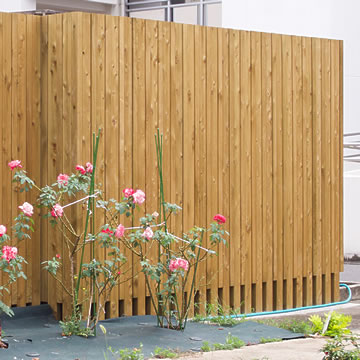

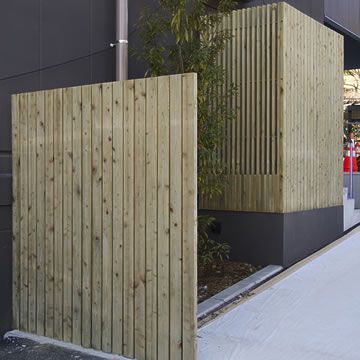

縦縞の目隠しフェンス

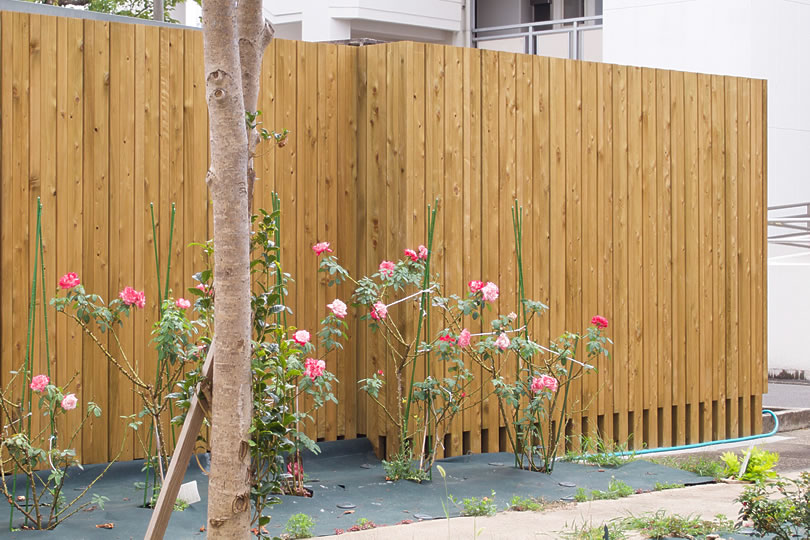

ⅳ 平板の目隠しフェンス
▼文字をクリックすると図面に移動します。
▼画像をクリックすると拡大します。
下の画像はこれまでの事例写真です。旧仕様や特注仕様も入っています。

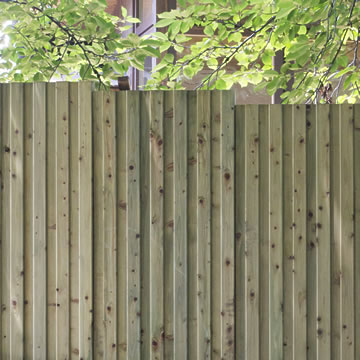

平板の目隠しフェンス
“木べえさん” の図面集
下図は、“木べえさん” に使う主な角材です。
図面の品番のラインカラーは、主とする角材のタイプを表しています。
ⅰ 角材をつなぐ丸棒が見える縦格子フェンス

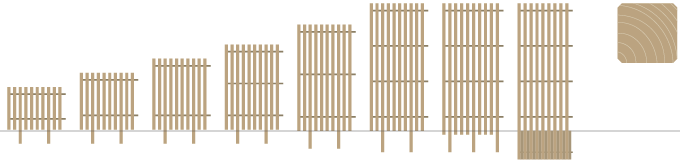

42角 格子フェンス
▼写真をクリックすると拡大します。

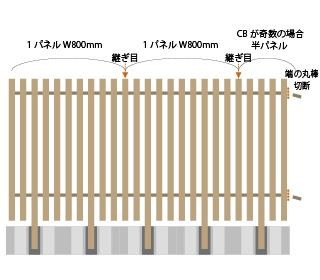

■ コンクリートブロックに、木脚を差して立てる
▼図をクリックすると拡大します。

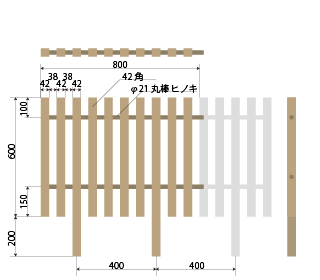

42-KS-H600-W800-CB
42 角 格子 H600 取付幅800 コンクリートブロック
ヒノキ・節あり・タナリスCY(またはACQ)

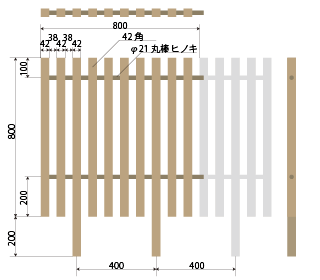

42-KS-H800-W800-CB
42 角 格子 H800 取付幅800 コンクリートブロック
ヒノキ・節あり・タナリスCY(またはACQ)

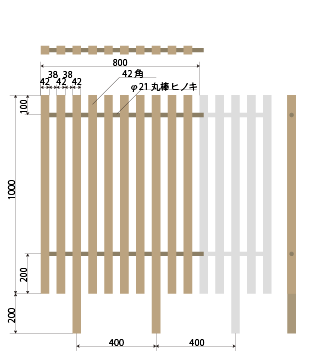

42-KS-H1000-W800-CB
42 角 格子 H1000 取付幅800 コンクリートブロック
ヒノキ・節あり・タナリスCY(またはACQ)

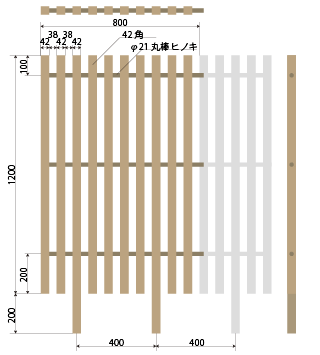

42-KS-H1200-W800-CB
42 角 格子 H1200 取付幅800 コンクリートブロック
ヒノキ・節あり・タナリスCY(またはACQ)

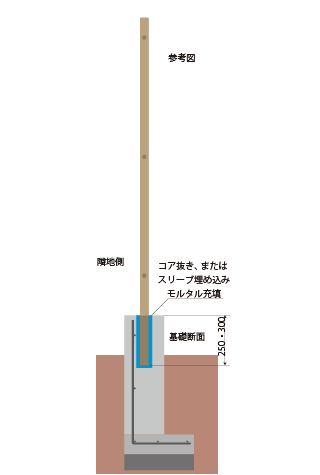

■ 布基礎に立てる … 新設基礎にスリーブ、既設基礎にコア抜き

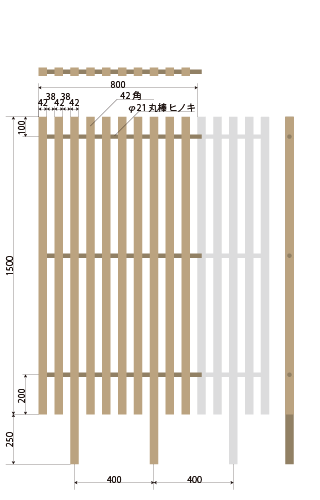

42-KS-H1500-W800-NK
42 角 格子 H1500 取付幅800 布基礎
ヒノキ・節あり・タナリスCY(またはACQ)

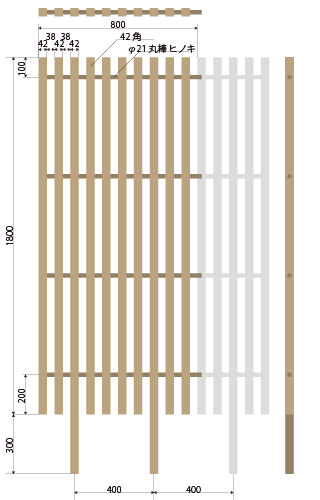

42-KS-H1800-W800-NK
42 角 格子 H1800 取付幅800 布基礎
ヒノキ・節あり・タナリスCY(またはACQ)

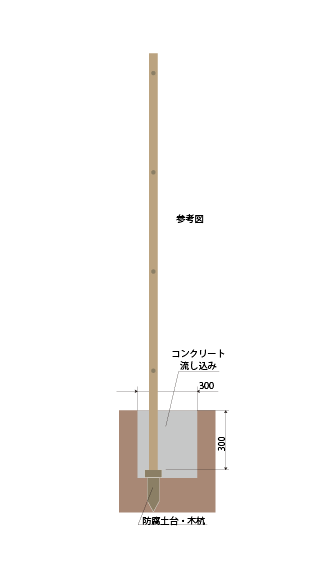

■ 溝を掘って立てる

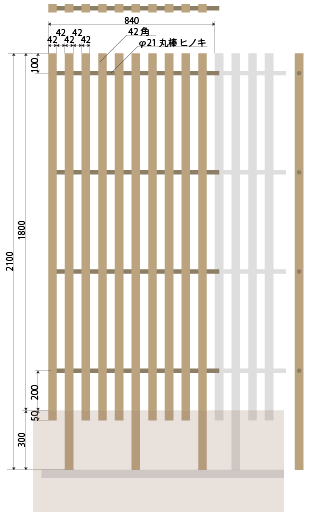

42-KS-H1800-W840-MH
42 角 格子 H1800 取付幅840 溝掘り
ヒノキ・節あり・タナリスCY(またはACQ)

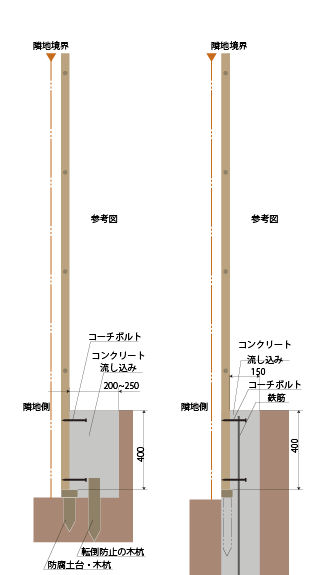

■ 隣地境界に立てる

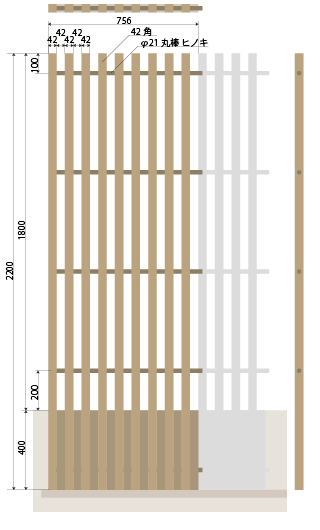

42-KS-H1800-W756-RK
42 角 格子 H1800 取付幅756 隣地境界
ヒノキ・節あり・タナリスCY(またはACQ)

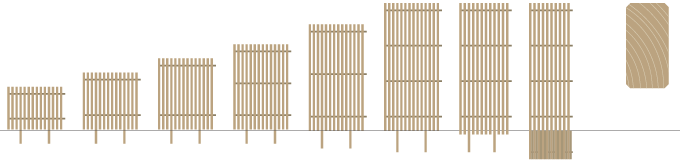

30×60角 格子フェンス
▼写真をクリックすると拡大します。

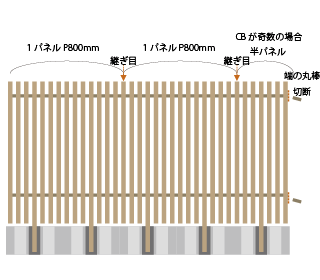

■ コンクリートブロックに、木脚を差して立てる
▼図をクリックすると拡大します。

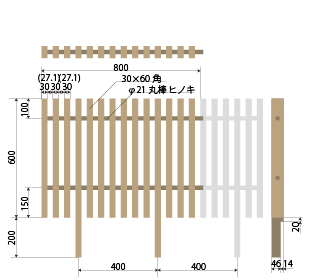

3060-KS-H600-W800-CB
30×60 角 格子 H600 取付幅800 コンクリートブロック
ヒノキ・節あり・タナリスCY(またはACQ)

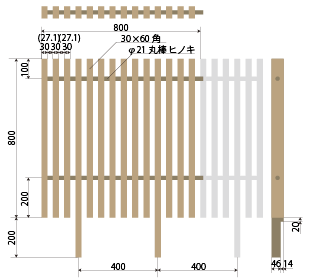

3060-KS-H800-W800-CB
30×60 角 格子 H800 取付幅800 コンクリートブロック
ヒノキ・節あり・タナリスCY(またはACQ)

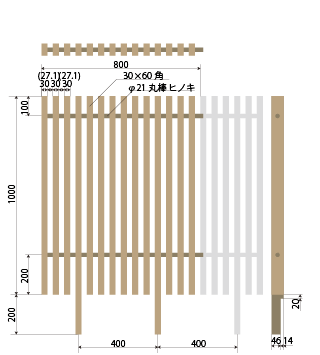

3060-KS-H1000-W800-CB
30×60 角 格子 H1000 取付幅800 コンクリートブロック
ヒノキ・節あり・タナリスCY(またはACQ)

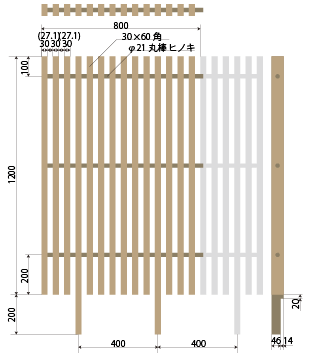

3060-KS-H1200-W800-CB
30×60 角 格子 H1200 取付幅800 コンクリートブロック
ヒノキ・節あり・タナリスCY(またはACQ)
■ 布基礎に立てる … 新設基礎にスリーブ、既設基礎にコア抜き

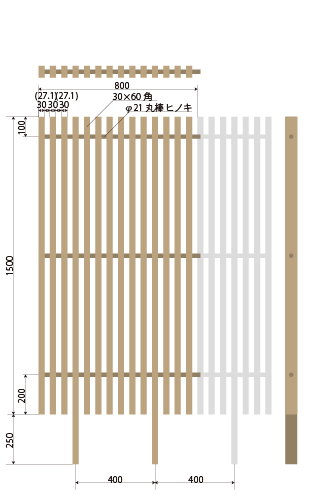

3060-KS-H1500-W800-NK
30×60 角 格子 H1500 取付幅800 布基礎
ヒノキ・節あり・タナリスCY(またはACQ)

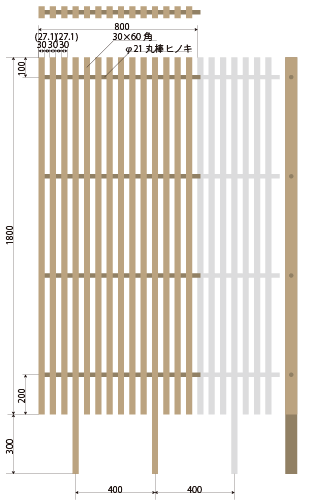

3060-KS-H1800-W800-NK
30×60 角 格子 H1800 取付幅800 布基礎
ヒノキ・節あり・タナリスCY(またはACQ)
■ 溝を掘って立てる
3060-KS-H1800-W720-MH
30×60 角 格子 H1800 取付幅720 溝掘り
ヒノキ・節あり・タナリスCY(またはACQ)
■ 隣地境界に立てる
3060-KS-H1800-W600-RK
30×60 角 格子 H1800 取付幅600 隣地境界
ヒノキ・節あり・タナリスCY(またはACQ)

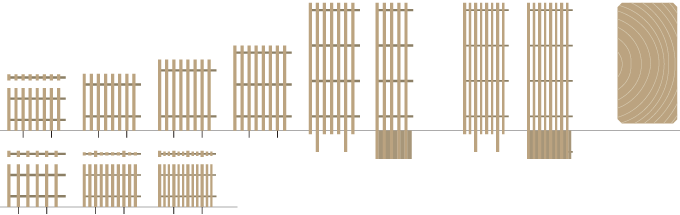

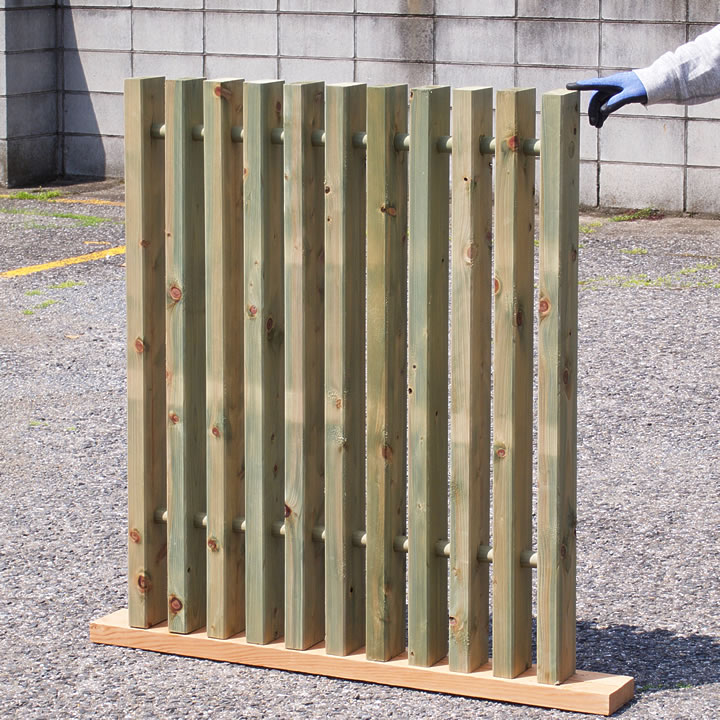

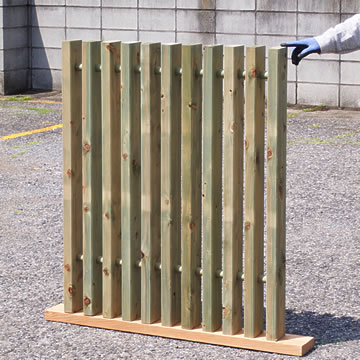

42×85角 格子フェンス
▼写真をクリックすると拡大します。

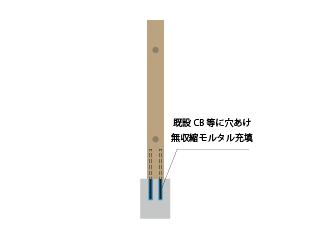

■ 既設コンクリートブロックや既設基礎に、ストレートピンで立てる
▼図をクリックすると拡大します。

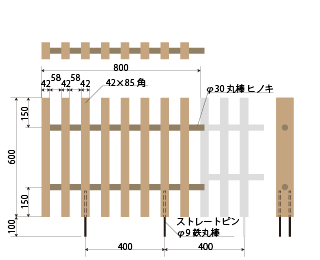

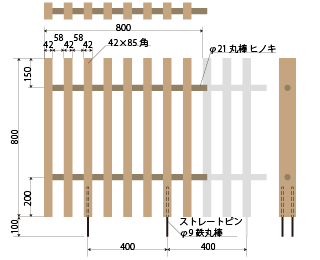

4285-KS-H600-W800-P
42×85 角 格子 H600 取付幅800 ストレートピン
ヒノキ・節あり・タナリスCY(またはACQ)
4285-KS-H800-W800-P
42×85 角 格子 H800 取付幅800 ストレートピン
ヒノキ・節あり・タナリスCY(またはACQ)

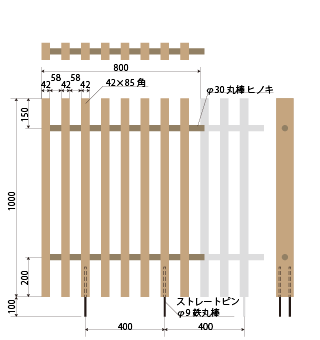

4285-KS-H1000-W800-P
42×85 角 格子 H1000 取付幅800 ストレートピン
ヒノキ・節あり・タナリスCY(またはACQ)

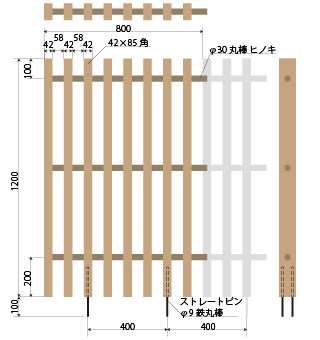

4285-KS-H1200-W800-P
42×85 角 格子 H1200 取付幅800 ストレートピン
ヒノキ・節あり・タナリスCY(またはACQ)
42×85角 格子フェンスのデザインバリエーション
4285-KS-H800-W800-P
42×85 角 格子 H800 取付幅800 ストレートピン
ヒノキ・節あり・タナリスCY(またはACQ)

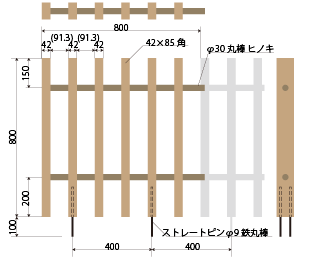

4285-KS-A-H800-W800-P
42×85 角 格子 粗目 H800 取付幅800 ストレートピン
ヒノキ・節あり・タナリスCY(またはACQ)

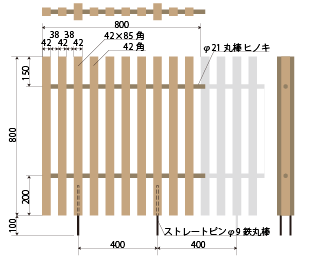

4285+42-KS-H800-W800-P
42×85 角と42 角 格子 H800 取付幅800 ストレートピン
ヒノキ・節あり・タナリスCY(またはACQ)

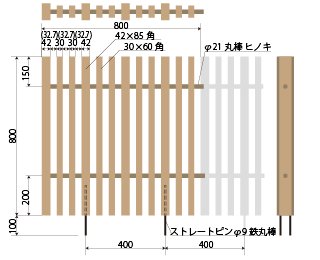

4285+3060-KS-H800-W800-P
42×85 角と30×60 角 格子 H800 取付幅800 ストレートピン
ヒノキ・節あり・タナリスCY(またはACQ)

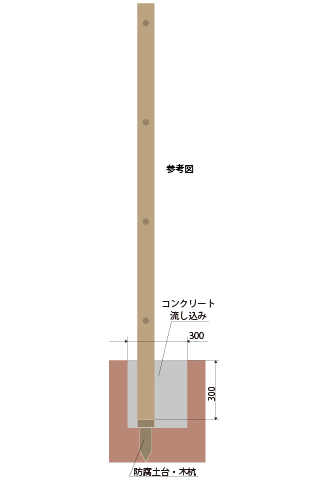

■ 溝を掘って立てる

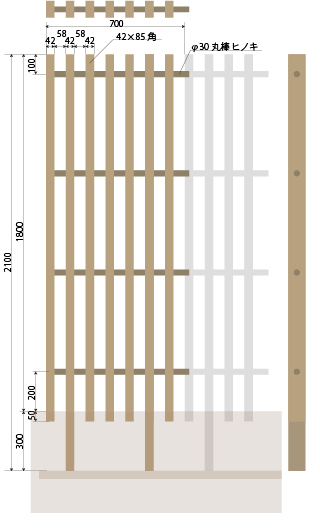

4285-KS-H1800-W700-MH
42×85 角 格子 H1800 取付幅700 溝掘り
ヒノキ・節あり・タナリスCY(またはACQ)

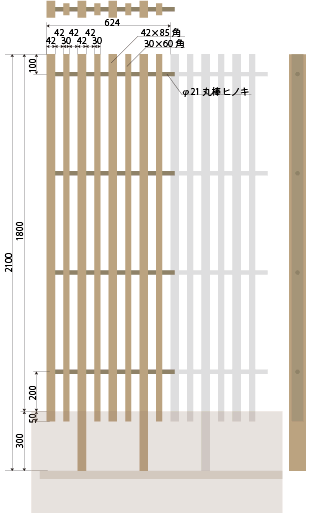

4285+3060-KS-H1800-W624-MH
42×85 角と30×60 角 格子 H1800 取付幅624 溝掘り
ヒノキ・節あり・タナリスCY(またはACQ)

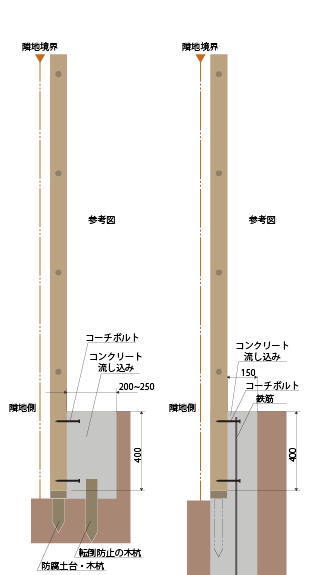

■ 隣地境界に立てる

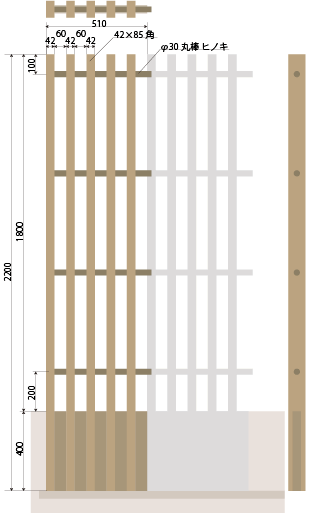

4285-KS-H1800-W510-RK
42×85 角 格子 H1800 取付幅510 隣地境界
ヒノキ・節あり・タナリスCY(またはACQ)

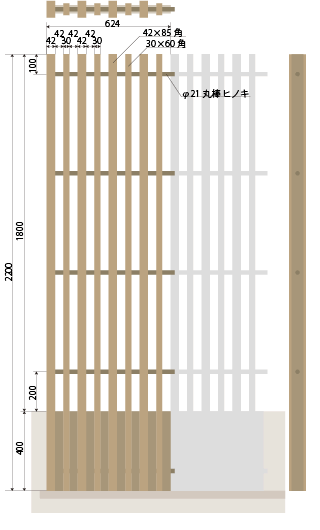

4285+3060-KS-H1800-W624-RK
42×85 角と30×60 角 格子 H1800 取付幅624 隣地境界
ヒノキ・節あり・タナリスCY(またはACQ)

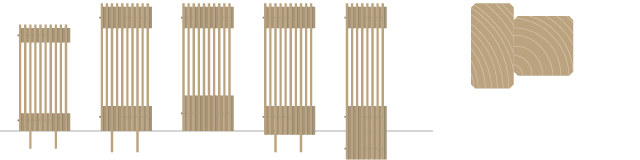

ⅱ 角材の間に小間材が入った縦格子フェンス

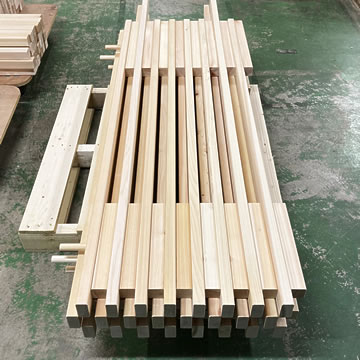

30×60角と42角 小間入 格子フェンス
▼写真をクリックすると拡大します。

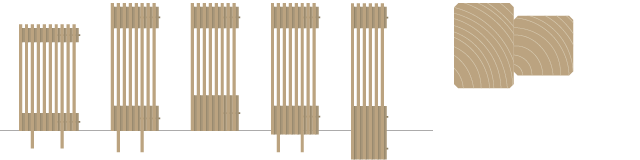

42×60角と42角 小間入 格子フェンス
▼写真をクリックすると拡大します。

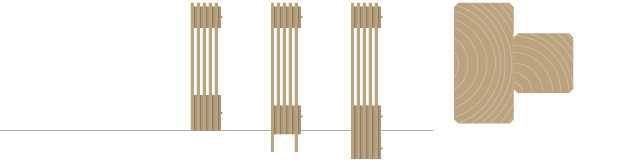

42×85角と42角 小間入 格子フェンス
▼写真をクリックすると拡大します。

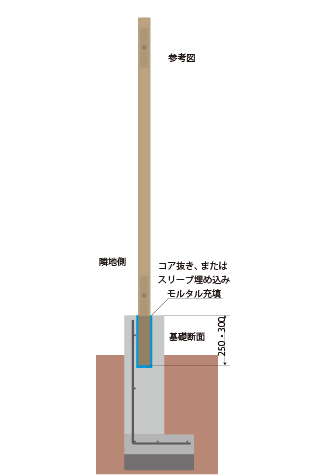

■ ■ 布基礎に立てる … 新設基礎にスリーブ、既設基礎にコア抜き
▼図をクリックすると拡大します。

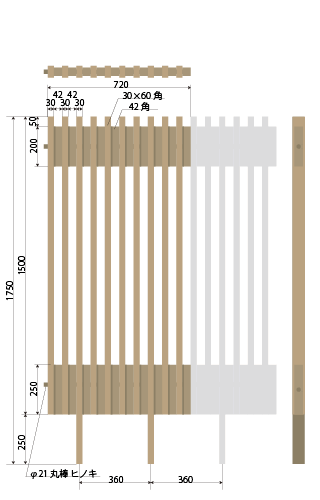

3060+42-KKS-H1500-W720-NK
30×60 角と42 角 小間入格子 H1500 取付幅720 布基礎
ヒノキ・節あり・タナリスCY(またはACQ)

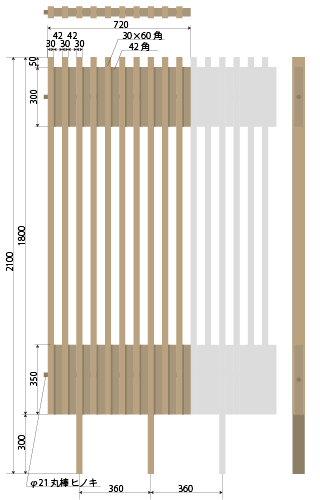

3060+42-KKS-H1800-W720-NK
30×60 角と42 角 小間入格子 H1800 取付幅720 布基礎
ヒノキ・節あり・タナリスCY(またはACQ)

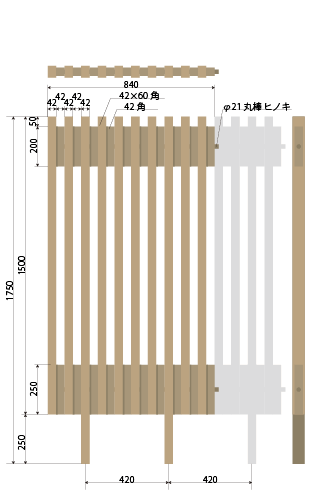

4260+42-KKS-H1500-W840-NK
42×60 角と42 角 小間入格子 H1500 取付幅840 布基礎
ヒノキ・節あり・タナリスCY(またはACQ)

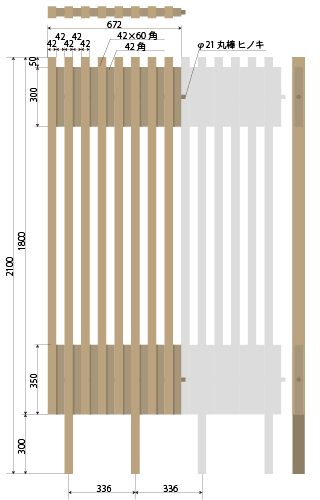

4260+42-KKS-H1800-W672-NK
42×60 角と42 角 小間入格子 H1800 取付幅672 布基礎
ヒノキ・節あり・タナリスCY(またはACQ)

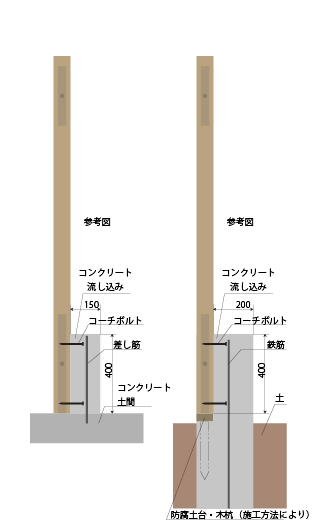

■ ■ ■ 背面にウエイトを設けて立てる

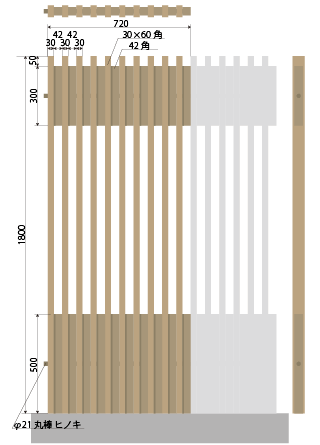

3060+42-KKS-H1800-W720-HW
30×60 角と42 角 小間入格子 H1800 取付幅720 背面ウエイト
ヒノキ・節あり・タナリスCY(またはACQ)

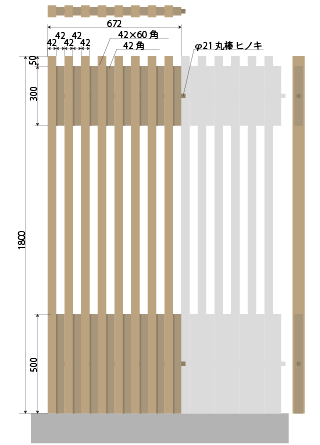

4260+42-KKS-H1800-W672-HW
42×60 角と42 角 小間入格子 H1800 取付幅672 背面ウエイト
ヒノキ・節あり・タナリスCY(またはACQ)

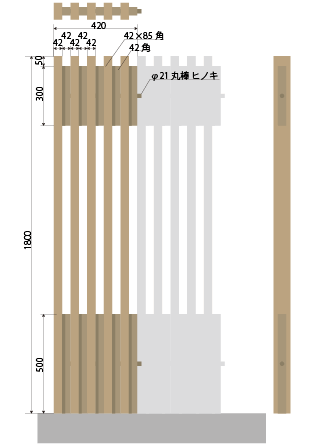

4285+42-KKS-H1800-W420-HW
42×85 角と42 角 小間入格子 H1800 取付幅420 背面ウエイト
ヒノキ・節あり・タナリスCY(またはACQ)

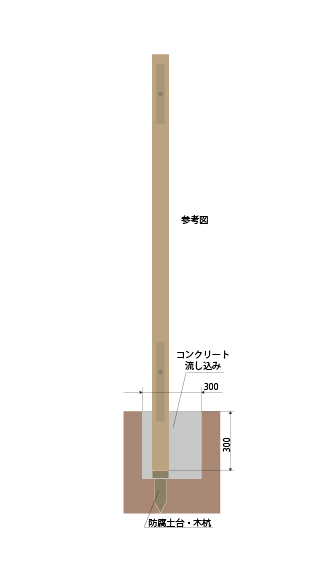

■ ■ ■ 溝を掘って立てる

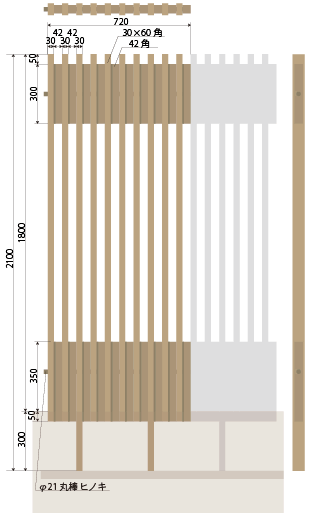

3060+42-KKS-H1800-W720-MH
30×60 角と42 角 小間入格子 H1800 取付幅720 溝掘り
ヒノキ・節あり・タナリスCY(またはACQ)

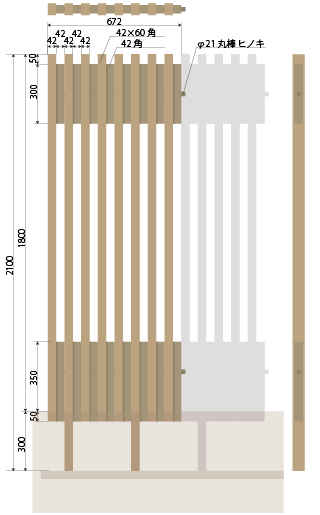

4260+42-KKS-H1800-W672-MH
42×60 角と42 角 小間入格子 H1800 取付幅672 溝掘り
ヒノキ・節あり・タナリスCY(またはACQ)

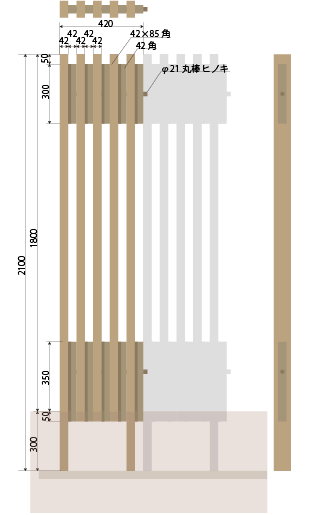

4285+42-KKS-H1800-W420-MH
42×85 角と42 角 小間入格子 H1800 取付幅420 溝掘り
ヒノキ・節あり・タナリスCY(またはACQ)

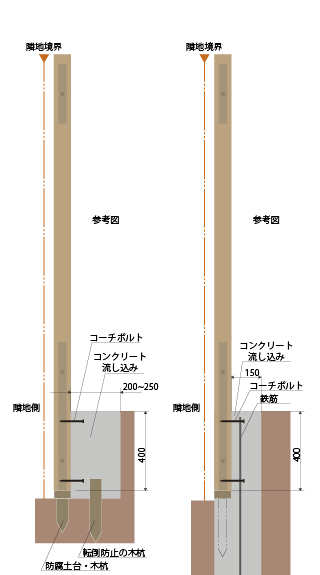

■ ■ ■ 隣地境界に立てる

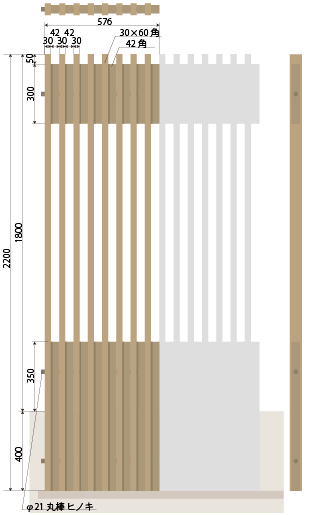

3060+42-KKS-H1800-W576-RK
30×60 角と42 角 小間入格子 H1800 取付幅576 隣地境界
ヒノキ・節あり・タナリスCY(またはACQ)

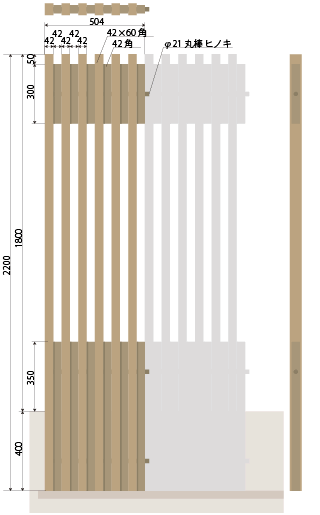

4260+42-KKS-H1800-W504-RK
42×60 角と42 角 小間入格子 H1800 取付幅504 隣地境界
ヒノキ・節あり・タナリスCY(またはACQ)

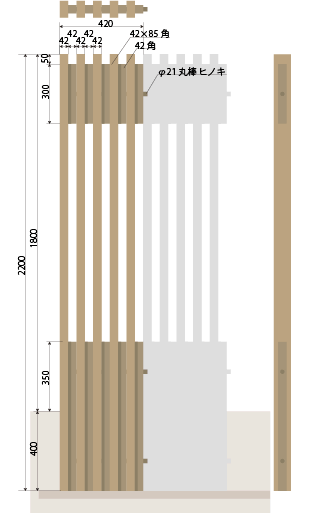

4285+42-KKS-H1800-W420-RK
42×85 角と42 角 小間入格子 H1800 取付幅420 隣地境界
ヒノキ・節あり・タナリスCY(またはACQ)
ⅲ 縦縞の目隠しフェンス
▼写真をクリックすると拡大します。

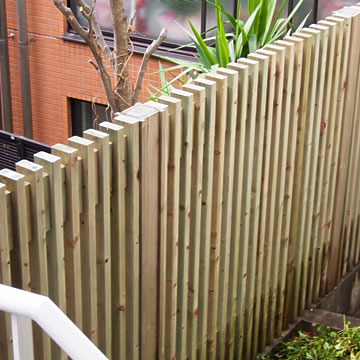

30×60角と42角 目隠しフェンス

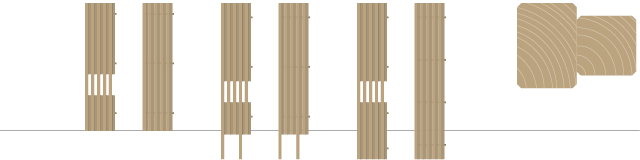

42×60角と42角 目隠しフェンス

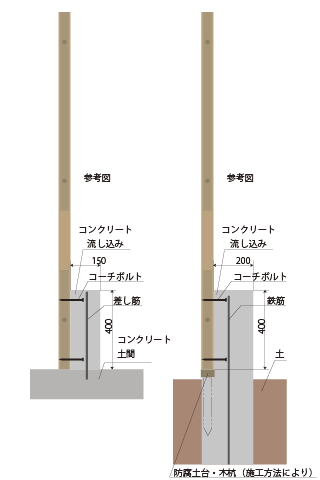

■ ■ 背面にウエイトを設けて立てる
▼図をクリックすると拡大します。

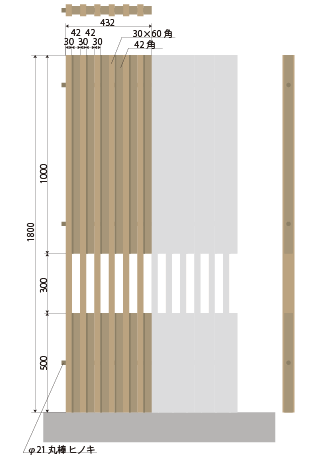

3060+42-MK-A-H1800-W432-HW
30×60 角と42 角 目隠し風穴あり H1800 取付幅432 背面ウエイト
ヒノキ・節あり・タナリスCY(またはACQ)

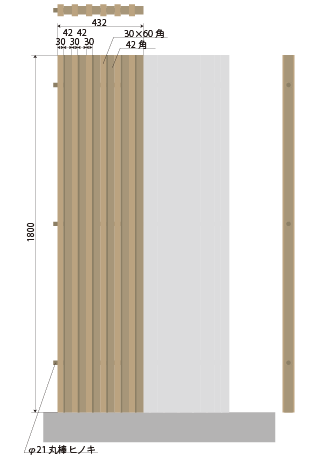

3060+42-MK-B-H1800-W432-HW
30×60 角と42 角 目隠しベタ H1800 取付幅432 背面ウエイト
ヒノキ・節あり・タナリスCY(またはACQ)

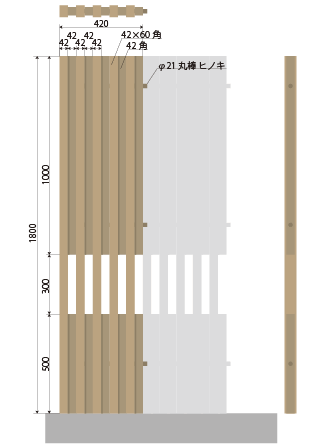

4260+42-MK-A-H1800-W420-HW
42×60 角と42 角 目隠し風穴あり H1800 取付幅420 背面ウエイト
ヒノキ・節あり・タナリスCY(またはACQ)

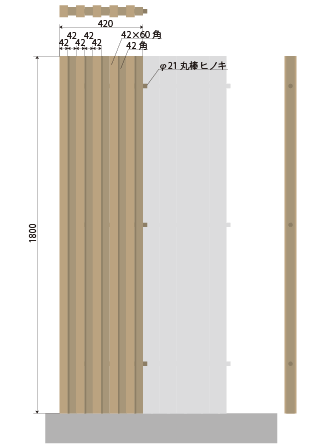

4260+42-MK-B-H1800-W420-HW
42×60 角と42 角 目隠しベタ H1800 取付幅420 背面ウエイト
ヒノキ・節あり・タナリスCY(またはACQ)

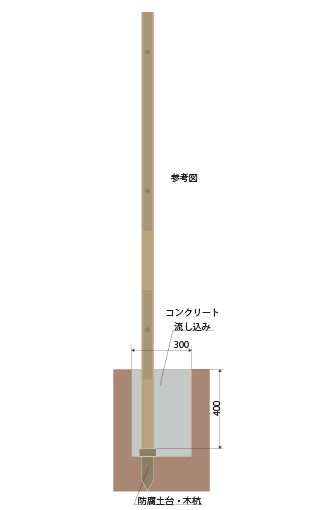

■ ■ 溝を掘って立てる

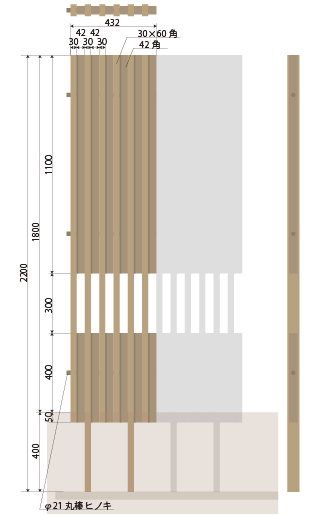

3060+42-MK-A-H1800-W432-MH
30×60 角と42 角 目隠し風穴あり H1800 取付幅432 溝掘り
ヒノキ・節あり・タナリスCY(またはACQ)

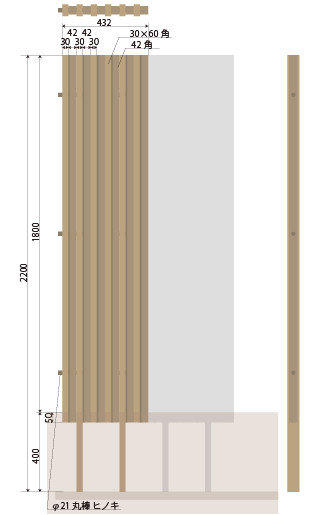

3060+42-MK-B-H1800-W432-MH
30×60 角と42 角 目隠しベタ H1800 取付幅432 溝掘り
ヒノキ・節あり・タナリスCY(またはACQ)

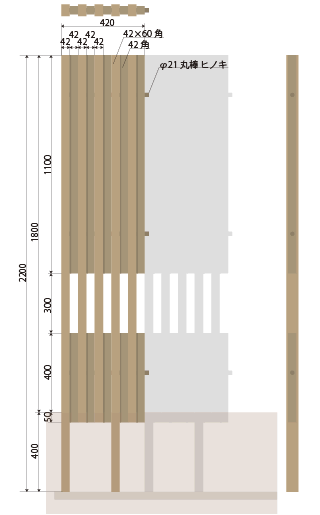

4260+42-MK-A-H1800-W420-MH
42×60 角と42 角 目隠し風穴あり H1800 取付幅420 溝掘り
ヒノキ・節あり・タナリスCY(またはACQ)

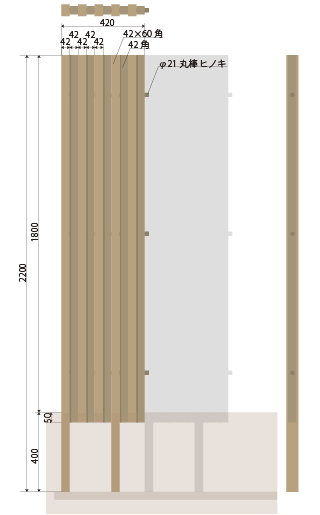

4260+42-MK-B-H1800-W420-MH
42×60 角と42 角 目隠しベタ H1800 取付幅420 溝掘り
ヒノキ・節あり・タナリスCY(またはACQ)

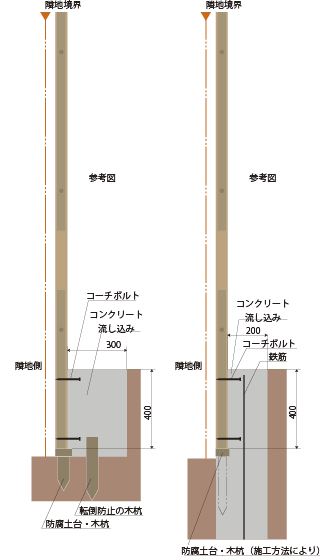

■ ■ 隣地境界に立てる

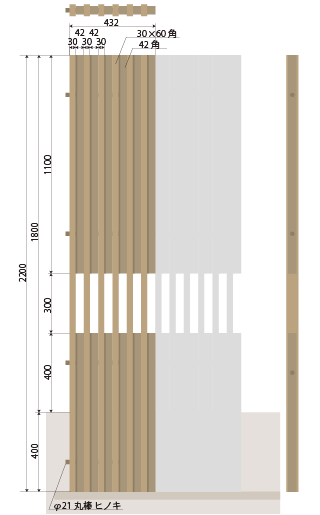

3060+42-MK-A-H1800-W432-RK
30×60 角と42 角 目隠し風穴あり H1800 取付幅432 隣地境界
ヒノキ・節あり・タナリスCY(またはACQ)

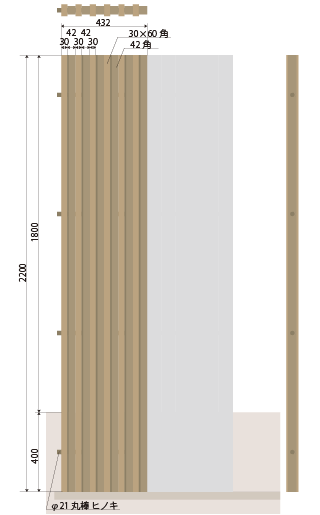

3060+42-MK-B-H1800-W432-RK
30×60 角と42 角 目隠しベタ H1800 取付幅432 隣地境界
ヒノキ・節あり・タナリスCY(またはACQ)

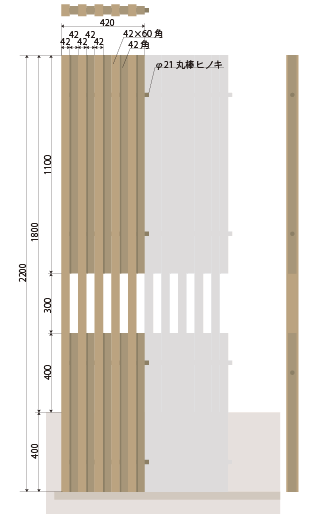

4260+42-MK-A-H1800-W420-RK
42×60 角と42 角 目隠し風穴あり H1800 取付幅420 隣地境界
ヒノキ・節あり・タナリスCY(またはACQ)

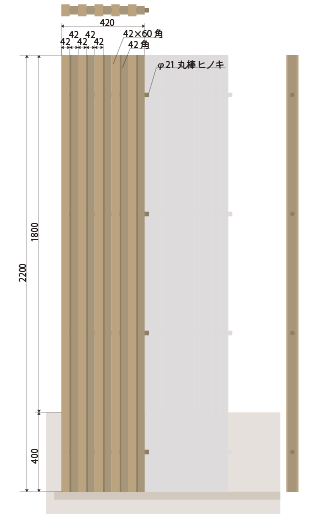

4260+42-MK-B-H1800-W420-RK
42×60 角と42 角 目隠しベタ H1800 取付幅420 隣地境界
ヒノキ・節あり・タナリスCY(またはACQ)
ⅳ 平板の目隠しフェンス
▼写真をクリックすると拡大します。
42×85角 平並べの目隠しフェンス

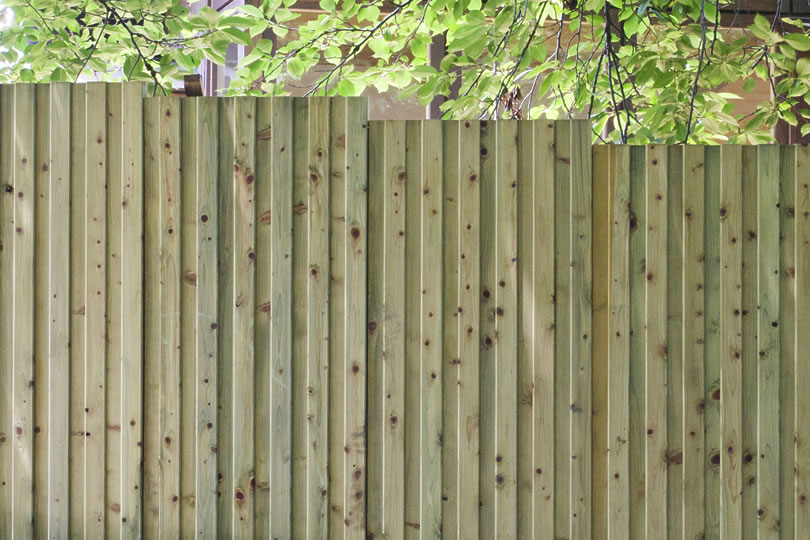

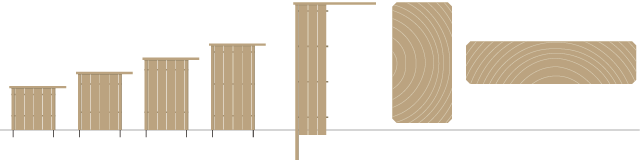

42×85角と30×120板 の目隠しフェンス

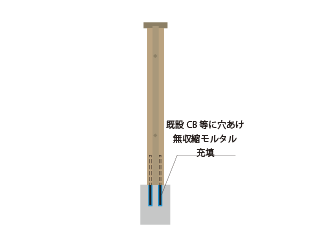

■ 既設コンクリートブロックや既設基礎に、ストレートピンで立てる
▼図をクリックすると拡大します。

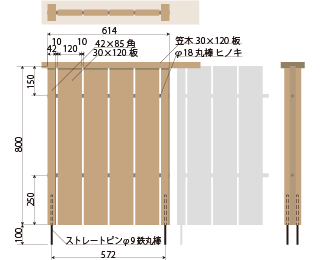

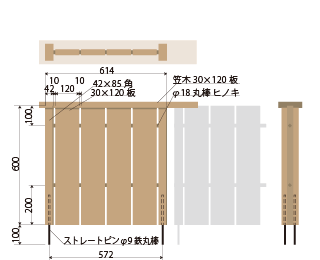

4285+30120-MK-K-H600-W650-P
42×85 角と30×120 板 目隠し 笠木付き H600 取付幅650 ストレートピン
ヒノキ・節あり・タナリスCY(またはACQ)
4285+30120-MK-K-H800-W650-P
42×85 角と30×120 板 目隠し 笠木付き H800 取付幅650 ストレートピン
ヒノキ・節あり・タナリスCY(またはACQ)

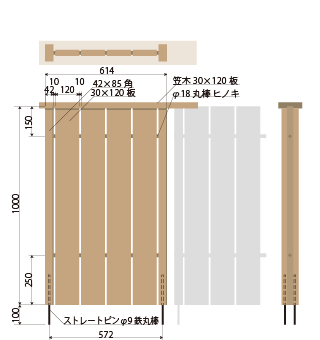

4285+30120-MK-K-H1000-W650-P
42×85 角と30×120 板 目隠し 笠木付き H1000 取付幅650 ストレートピン
ヒノキ・節あり・タナリスCY(またはACQ)

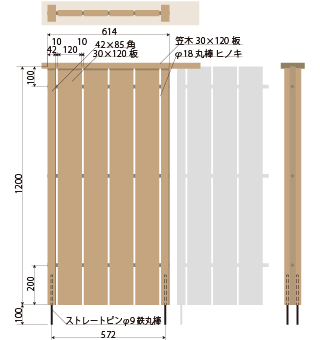

4285+30120-MK-K-H1200-W650-P
42×85 角と30×120 板 目隠し 笠木付き H1200 取付幅650 ストレートピン
ヒノキ・節あり・タナリスCY(またはACQ)

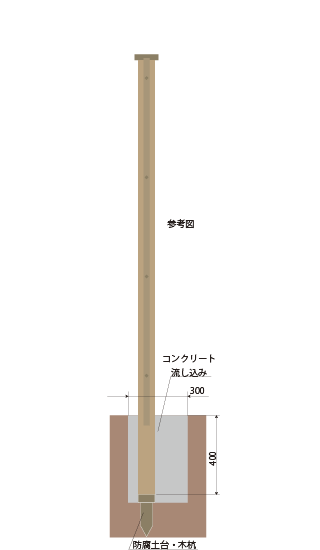

■ 溝を掘って立てる

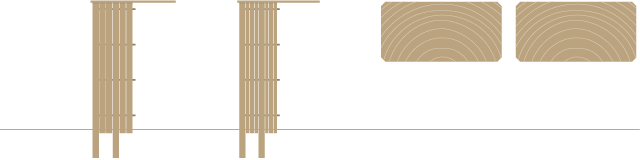

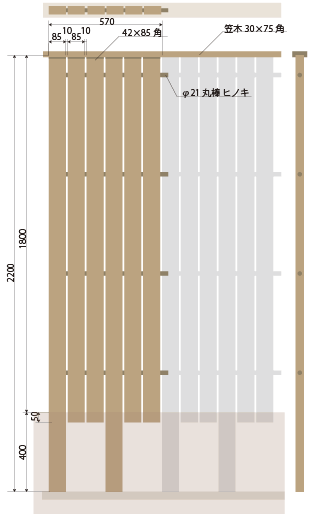

4285HR-MK-K-H1800-W570-MH
42×85 角平並べ 目隠し 笠木付き H1800 取付幅570 溝掘り
ヒノキ・節あり・タナリスCY(またはACQ)

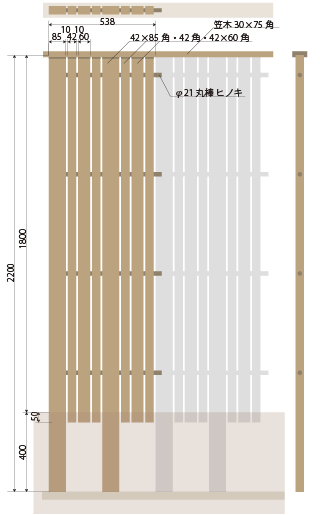

4285+etcHR-MK-K-H1800-W538-MH
42×85 角とほか平並べ 目隠し 笠木付き H1800 取付幅538 溝掘り
ヒノキ・節あり・タナリスCY(またはACQ)
4285+30120-MK-K-H1800-W442-MH
42×85 角と30×120 板 目隠し 笠木付き H1800 取付幅442 溝掘り
ヒノキ・節あり・タナリスCY(またはACQ)
“木べえさん” のご相談・ご注文はこちら
“木べえさん” 製品をお届けします。
個人のお客様へ … 設置工事は、お近くの施工業者様にご依頼ください。
もし地理的条件等が合いましたら、当社取引の施工業者のご紹介もいたします。
製品のご注文は、
まだプランが固まっていない、そんな場合でもお問い合わせください。
設置場所の図面や写真を、ご希望とともにお送りいただけましたら、ふさわしいフェンスや設置方法をご案内いたします。
また、このwebサイトでご紹介しきれていないタイプもありますので、ご相談ください。
納期は、1.5〜2ヶ月ほどいただきます。
製品の内容や量、また製作現場の混み具合によって長く待っていただくこともありますので、ゆとりを持ってご注文ください。
配送方法について
法人のお客様か、個人のお客様かによって、可能な配送方法が異なりますので、個人のお客様はなるべく施工業者様に注文と合わせてご依頼ください。
法人のお客様 | 個人のお客様 | |
JITBOXチャーター便 ※ | ○ | × |
小型で少量なら、宅配便 |
○ | ○ |
大型で少量なら、混載便 | ○ | × |
トラックチャーター便 | ○ | ○ |
当社工場にて引き渡し フォークリフトで積込み |
○ | ○ |
