熱伝導実験の材料セット

材料が違うと熱の伝わり方が違う。それがホントに分かる。

熱伝導実験の材料セット
熱伝導実験の材料セット

材料の違いによる熱の伝わり方の違いを、素材に触れて感じ取ることができる、体感実験の材料セットです。
金属5種類とプラスチック1種類、木材2種類の板が、すぐに実験できる水槽を兼ねたプラスチックケースに入っています。
手に取ってみるだけでも量感の違いが面白く、物性値シートも入っていて、小・中学校から高校・大学、専門家の方まで、広くご活用いただけます。

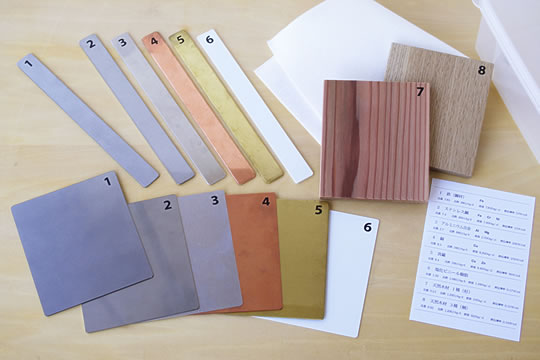

熱伝導実験の材料セットの内容

熱伝導実験の材料セット
熱伝導実験の材料セット


短冊形の板 …20mm×200mm、t2mm、①〜⑥の6種類

はがき形の板…105mm×120mm、t1mm(木はt10mm)、①〜⑧の8種類

  • 鉄(鋼材)
  • ステンレス鋼
  • アルミニウム合金
  • 真鍮
  • 塩化ビニール樹脂
  • 天然木材 … 杉(スギ)
  • 天然木材 … 楢(ナラ)

付属品
・物性値シート

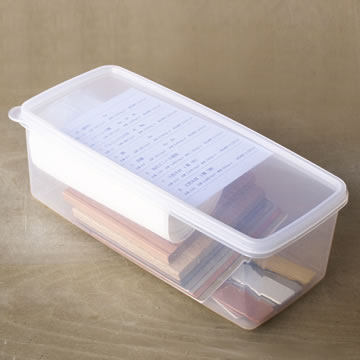

・蓋付きプラスチック容器(幅122mm×長さ269mm×高さ90mm)
・不織布クロス ×2枚



※ 上記の材料は表面仕上げを行なっていない素地板です。

※ ①鉄は、流通段階で錆を防ぐ油がわずかに塗ってありますが、長くは効きません。ご使用の度に水分を拭き取って油を薄く塗ってください。



教材開発:深井一夫(熱環境計画研究室 工学博士)
開発協力:株式会社みっつデザイン研究所  製作:有限会社風大地プロダクツ




熱伝導実験の材料セットを使った3通りの実験

「木や金属の暖かさ・冷たさ」を感じてみる実験

熱伝導実験の材料セット
熱伝導実験の材料セット


準備するもの

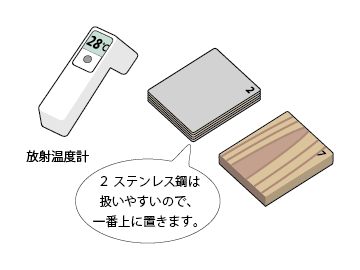

□ 放射温度計  □ 木の板(7 杉)  □ 金属の板 ×5枚(はがき形の板 1〜5)



進め方

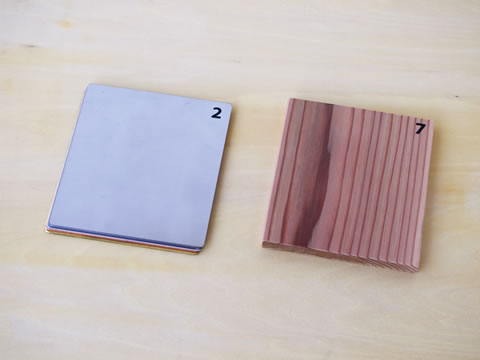

  • 木の板と金属の板を出しておきます。金属の板は2を一番上にして重ねて置きます。
  • 木の板と金属の板を、手の平でさわってみましょう。
    (さわり過ぎて、板を温めないように)
  • 木の板と金属の板ではどのくらいの温度差があるか、当ててみましょう。
  • 放射温度計を使って、表面温度を測ってみましょう。 当たりましたか?



「お湯の熱さが伝わる速さ」を感じてみる実験

熱伝導実験の材料セット
熱伝導実験の材料セット


準備するもの

□ 短冊形の板 ×6枚  □ プラスチック容器
□ 70℃以下のお湯(70℃を超えると塩化ビニール樹脂が変形する)



進め方

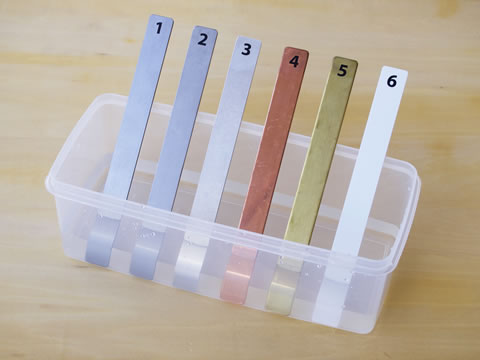

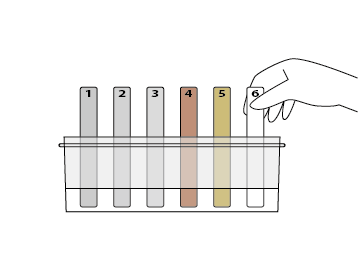

  • プラスチック容器の中に短冊形の板を上の図のように並べておきます。
  • お湯をプラスチック容器の中に入れます。
    お湯は、短冊形の板の下の方だけに、6枚に均等にかかるように入れます。
  • 短冊形の板の上部を手で触って、6枚の温度の違いを感じてみましょう。
  • 少し経ってからも、6枚の温度の違いを感じてみましょう。


※ 1 鉄は錆びるので、実験の後は水分を拭き取って油を薄く塗って保管してください。

夏場は、お湯の代わりに氷水を使うことをお勧めします。

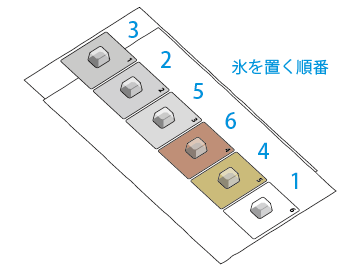

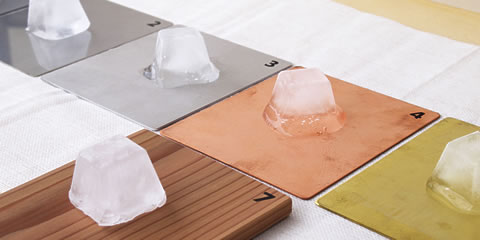

「氷が溶ける速さ」を目で確かめる実験

熱伝導実験の材料セット
熱伝導実験の材料セット


準備するもの

□ はがき形の板 ×6枚  □ 不織布クロス ×2枚
□ 氷 ×6個(製氷皿で作った平らな面のある、同じ大きさの氷)



進め方



※ 1 鉄は錆びるので、実験の後は水分を拭き取って油を薄く塗って保管してください。


熱伝導実験の材料セット

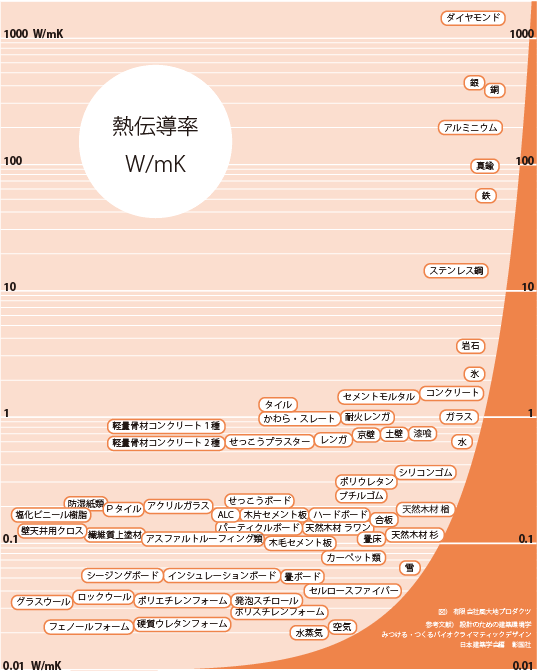

参考資料 … いろいろな材料の熱伝導率

建材の熱伝導率


身の回りにある物が上図のどれに近いか、あてはめてみましょう。
上図以外の材料も熱伝導率を調べて、この図に書き込んでみましょう。

この図をPDFでも用意しています。



熱伝導とは
物質中を物質移動を伴わずに高温部から低温部に熱が伝わる現象です。
例えば、鉄の棒の端を持って反対側を火で熱すると、手で持っている側も次第に熱くなります。これは熱伝導です。

熱伝導率とは
物によって熱伝導のしやすさが異なります。これを表したのが熱伝導率で、数値が大きいほど熱が伝わりやすくなります。

熱伝導は熱の移動の一つ

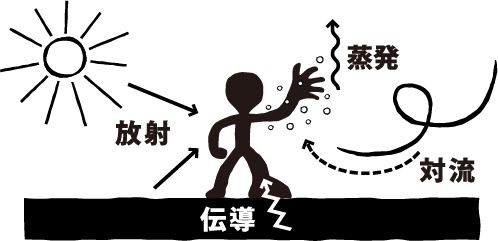

熱の移動には、放射・対流・伝導の3つと、蒸発を加えて4つの形態があります。

熱の移動には、放射・対流・伝導・蒸発




熱伝導実験の材料セット … 1セットの内容と価格

熱伝導実験の材料セット


価格 ¥15,900

(送料・消費税別)



短冊形の板 …20mm×200mm、t2mm、①〜⑥の6種類

はがき形の板…105mm×120mm、t1mm(木はt10mm)、①〜⑧の8種類

  • 鉄(鋼材)
  • ステンレス鋼
  • アルミニウム合金
  • 真鍮
  • 塩化ビニール樹脂
  • 天然木材 … 杉(スギ)
  • 天然木材 … 楢(ナラ)

付属品
・物性値シート
・蓋付きプラスチック容器(幅122mm×長さ269mm×高さ90mm)
・不織布クロス 2枚



※ 上記の材料は表面仕上げを行なっていない素地板です。

※ ①鉄は、流通段階で錆を防ぐ油がわずかに塗ってありますが、長くは効きません。ご使用の度に水分を拭き取って油を薄く塗ってください。



教材開発:深井一夫(熱環境計画研究室 工学博士)
開発協力:株式会社みっつデザイン研究所  製作:有限会社風大地プロダクツ
